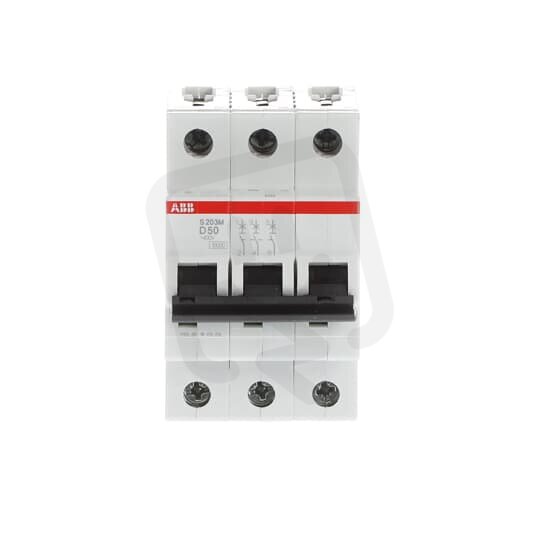

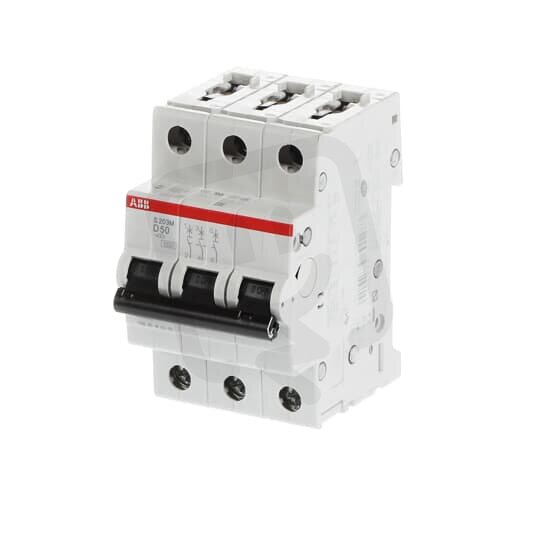

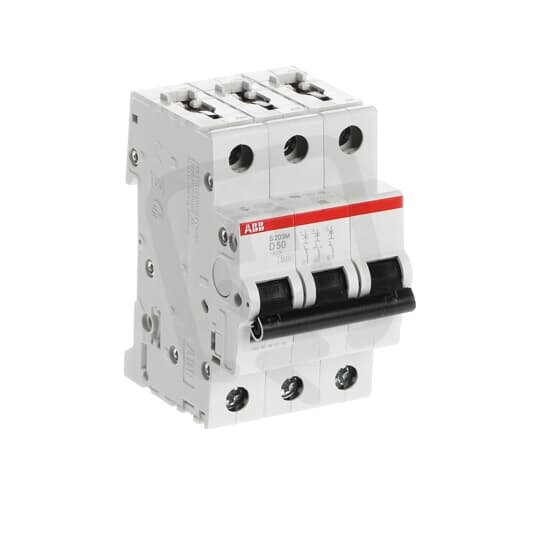

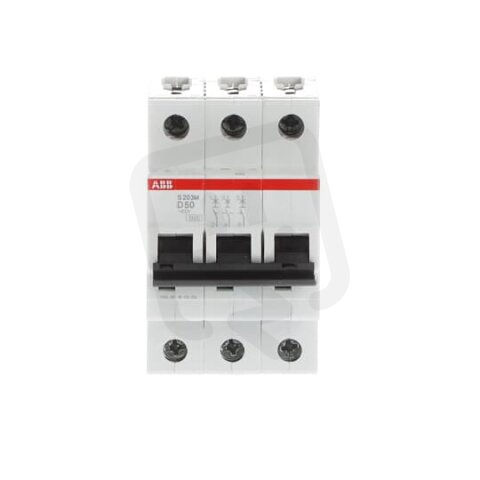

S203M-D50 3 fázový jistič 50 A char. D 10kA ABB 2CDS273001R0501
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103380
- Kód dodavatele:
- 2CDS273001R0501
- EAN:
- 4016779601283
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,7 W
S203M-D50 3 fázový jistič 50 A char. D 10kA ABB 2CDS273001R0501
Jistič S203M-D50 (EAN 4016779601283) od ABB je třípólový modulární jistič pro AC/DC s jmenovitým proudem 50 A a charakteristikou D.
Má vypínací zkratovou schopnost lcn 10 kA při 400 V (Icu 25 kA při 230 V a 15 kA při 400 V), krytí IP20 a zabírá 3 moduly.
Podporuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, je určena pro provozní teploty -25–55 °C, má vestavěnou hloubku 69 mm a nabízí možnost doplňkové výbavy; nepřepíná N vodič.
Proč si vybrat tento jistič?
- Má jmenovitý proud 50 A, vhodný pro běžné třífázové obvody.
- Díky charakteristice D snese nárazové proudy při spouštění motorů a jiných zátěží.
- Zaručuje vypínací schopnost 10 kA při 400 V podle EN 60898 pro ochranu proti zkratům.
- Je vhodný pro instalace s AC/DC napětím, což zvyšuje jeho univerzálnost.
- Je 3pólový a chrání všechny tři fáze třífázového systému.
- Zabírá na DIN liště 3 moduly, což usnadňuje plánování rozváděče.
Interní název produktu
Jistič S203M-D50 50A 3p D 10kA
