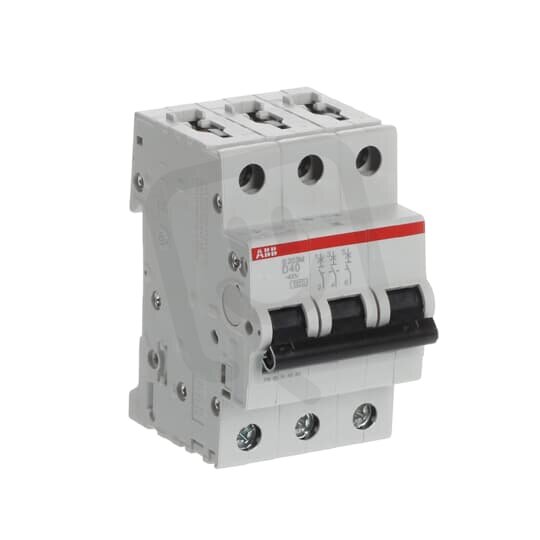

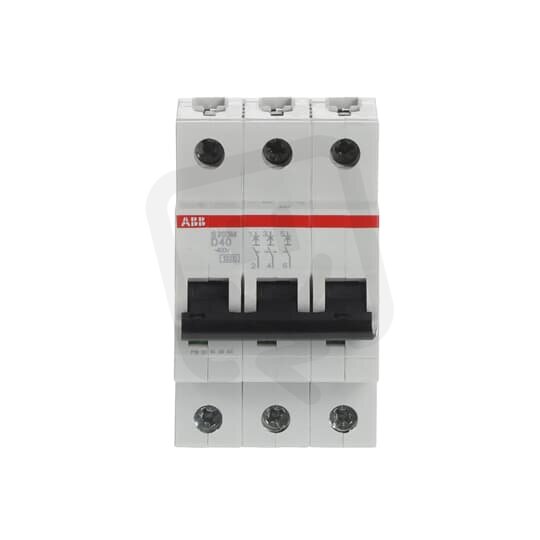

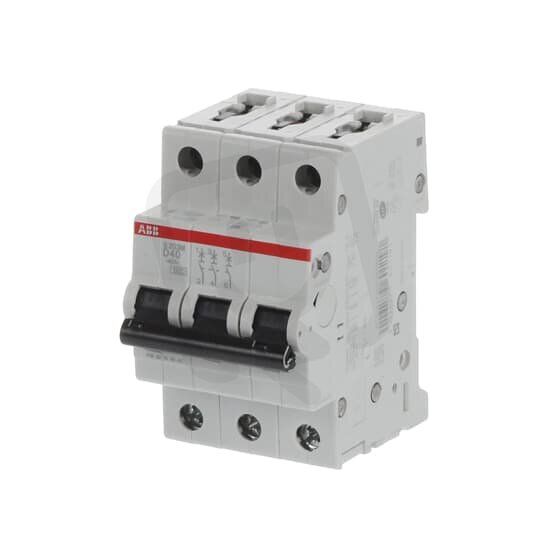

S203M-D40 3 fázový jistič 40 A char. D 10kA ABB 2CDS273001R0401
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103379
- Kód dodavatele:
- 2CDS273001R0401
- EAN:
- 4016779601191
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 12,6 W
S203M-D40 3 fázový jistič 40 A char. D 10kA ABB 2CDS273001R0401
S203M-D40 třífázový jistič ABB řady S203 s 3 póly a jmenovitým proudem 40 A (EAN: 4016779601191), charakteristikou D pro spínání indukčních zátěží.
Jistič pracuje na AC/DC s jmenovitým napětím 400 V, vypínací schopností podle EN 60898 10 kA (230/400 V) a podle IEC 60947-2 s Icu 25 kA (230 V) / 15 kA (400 V).
Má modulární šířku 3, stupeň krytí IP20, možnost doplňkové výbavy (ano), nespíná střední vodič (spínající N: ne) a umožňuje připojení vodičů pevného průřezu 0,75–35 mm² a vícežilového 0,75–25 mm² při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Je určený pro napětí AC/DC.
- Disponuje charakteristikou D, vhodnou pro obvody s vyššími spouštěcími proudy (např. elektromotory).
- Má jmenovitý proud 40 A.
- Poskytuje vypínací schopnost krátkého proudu 10 kA podle EN 60898 při 230 V i 400 V.
- Třípólové provedení s 3 póly pro použití ve 3fázových rozvodech.
- Zabírá 3 moduly na DIN liště a patří do produktové řady S203 výrobce ABB.
Interní název produktu
Jistič S203M-D40 40A 3p D 10kA
