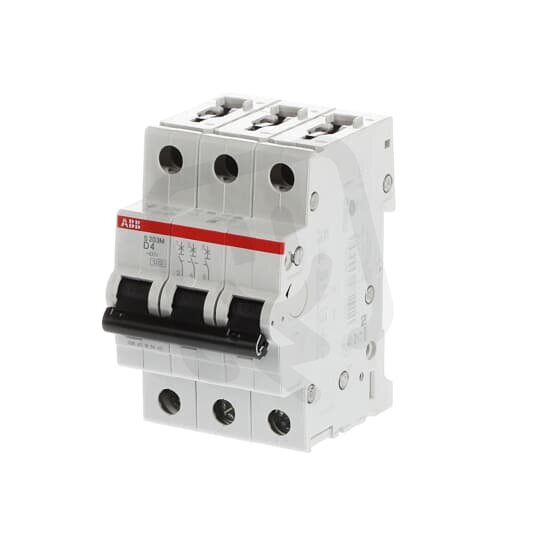

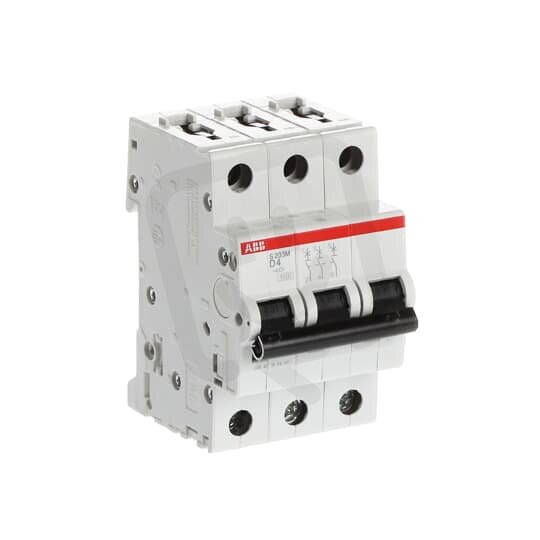

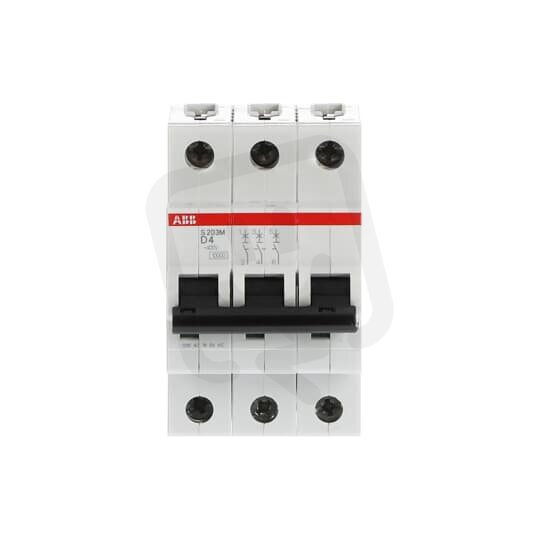

S203M-D4 3 fázový jistič 4 A char. D 10kA ABB 2CDS273001R0041
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103371
- Kód dodavatele:
- 2CDS273001R0041
- EAN:
- 4016779600958
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5,1 W
S203M-D4 3 fázový jistič 4 A char. D 10kA ABB 2CDS273001R0041
S203M-D4 3fázový jistič 4 A, charakteristika D z řady S203 s 3 póly (modulární šířka 3) — EAN 4016779600958.
Určen pro AC/DC s jmenovitým napětím 400 V, vypínací schopností dle EN 60898 10 kA (230/400 V) a dle IEC 60947‑2 Icu 25 kA (230 V) / 15 kA (400 V); kategorie přepětí 3, impulzní odolnost 4 kV.
Jistič má krytí IP20, možnost doplňkové výbavy, připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, provozní teplotu -25–55 °C, vestavěnou hloubku 69 mm, frekvenci 50–60 Hz, třídu omezení proudu 3 a ztrátový výkon 5,1 W.
Proč si vybrat tento jistič?
- třípólové provedení určené pro třífázové instalace a koordinovanou ochranu všech fází.
- charakteristika D vhodná pro spouštění motorů a zařízení s vyšším náběhovým proudem.
- jmenovitý proud 4 A pro ochranu obvodů s nižším zatížením.
- vypínací schopnost 10 kA dle EN 60898 při 230 i 400 V pro bezpečné odpojení při zkratu.
- kompatibilní s AC i DC, což umožňuje nasazení v různých typech sítí a aplikací.
- šířka 3 moduly pro úspornou montáž v rozvaděčích řady S203.
Interní název produktu
Jistič S203M-D4 4A 3p D 10kA
