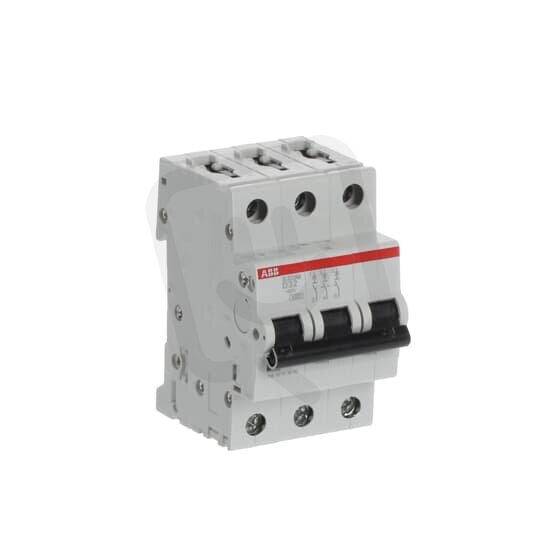

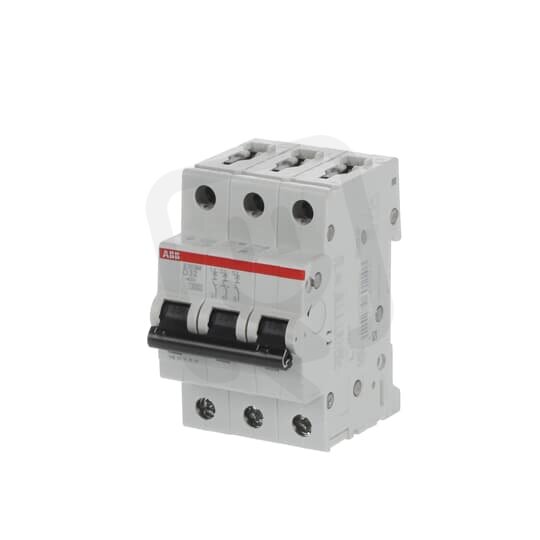

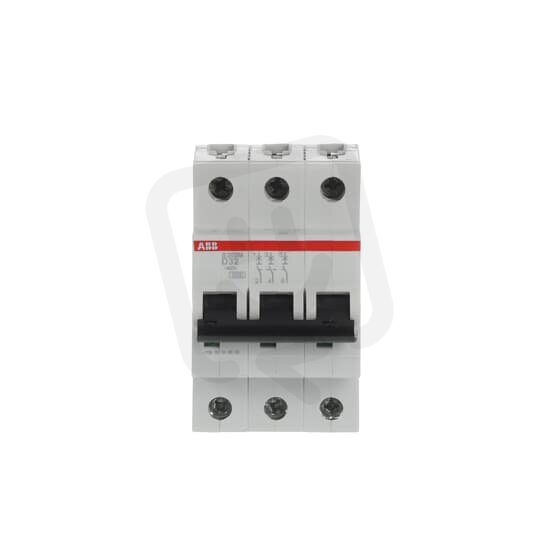

S203M-D32 3 fázový jistič 32 A char. D 10kA ABB 2CDS273001R0321
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103378
- Kód dodavatele:
- 2CDS273001R0321
- EAN:
- 4016779601146
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10,8 W
S203M-D32 3 fázový jistič 32 A char. D 10kA ABB 2CDS273001R0321
S203M-D32 3fázový jistič ABB s charakteristikou D a jmenovitým proudem 32 A, vhodný pro střídavé i stejnosměrné napětí do 400 V při frekvenci 50–60 Hz.
Trojpólový (3 póly) s vypínací schopností 10 kA dle EN 60898 (230/400 V) a s Icu 25 kA při 230 V / 15 kA při 400 V dle IEC 60947‑2, modulární šířka 3 a stupeň krytí IP20.
Možnost doplňkové výbavy: ano, připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², vestavěná hloubka 69 mm, provozní teplota -25–55 °C, EAN: 4016779601146.
Proč zvolit tento třífázový jistič?
- Je kompatibilní se střídavým i stejnosměrným napětím (AC/DC).
- Je určen pro jmenovitý proud 32 A, vhodný pro běžná průmyslová a instalační zatížení.
- Má charakteristiku vypínání D, vhodnou pro obvody s vyššími záběrovými proudy (motory, transformátory).
- Vypínací schopnost dosahuje 10 kA při 230 V i 400 V pro přerušení zkratových proudů.
- Nabízí třípólové provedení s 3 chráněnými póly pro ochranu třífázových obvodů.
- Pro montáž na DIN lištu zabírá modulární šířku 3 moduly.
Interní název produktu
Jistič S203M-D32 32A 3p D 10kA
