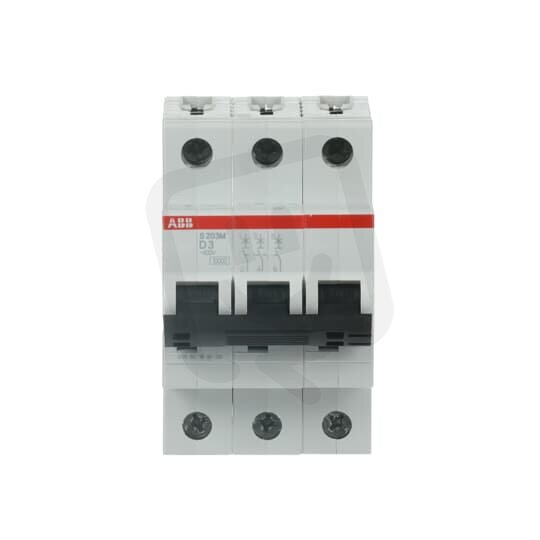

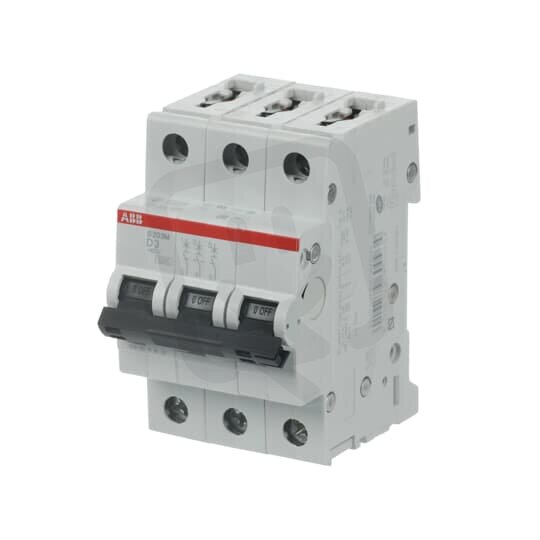

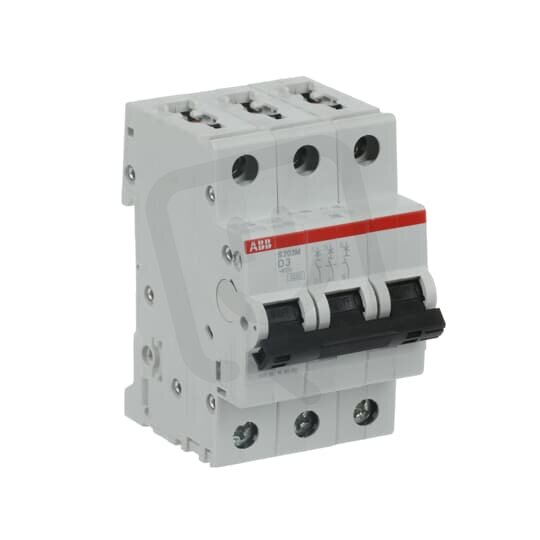

S203M-D3 3 fázový jistič 3 A char. D 10kA ABB 2CDS273001R0031
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103370
- Kód dodavatele:
- 2CDS273001R0031
- EAN:
- 4016779600934
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,6 W
S203M-D3 3 fázový jistič 3 A char. D 10kA ABB 2CDS273001R0031
S203M-D3 (EAN: 4016779600934) je třípólový jistič s jmenovitým proudem 3 A a charakteristikou D pro AC/DC provoz.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 při 400 V a Icu dle IEC 60947-2 25 kA při 230 V a 15 kA při 400 V, jmenovité napětí 400 V a krytí IP20.
Modulární šířka 3, možnost doplňkové výbavy, podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², provozní teplota -25–55 °C, ztrátový výkon 3,6 W a nespíná N vodič.
Proč si vybrat tento jistič?
- Určen pro provoz na AC/DC, tedy pro střídavé i stejnosměrné napětí.
- Poskytuje jmenovitý proud 3 A pro ochranu nízkoproudých obvodů.
- S charakteristikou D, vhodnou pro obvody s vyššími rozběhovými proudy (např. motory).
- Má vypínací zkratovou schopnost 10 kA (EN 60898, 400 V) pro ochranu při zkratových poruchách.
- Třípólové provedení (3 póly) určené pro třífázové instalace.
- Zabírá 3 moduly modulární šířky pro montáž na standardní lišty.
Interní název produktu
Jistič S203M-D3 3A 3p D 10kA
