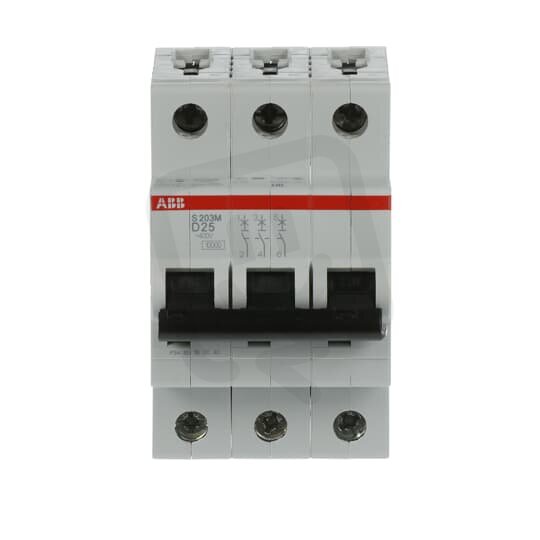

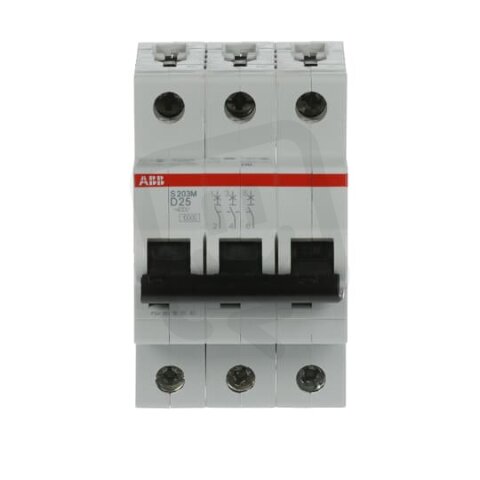

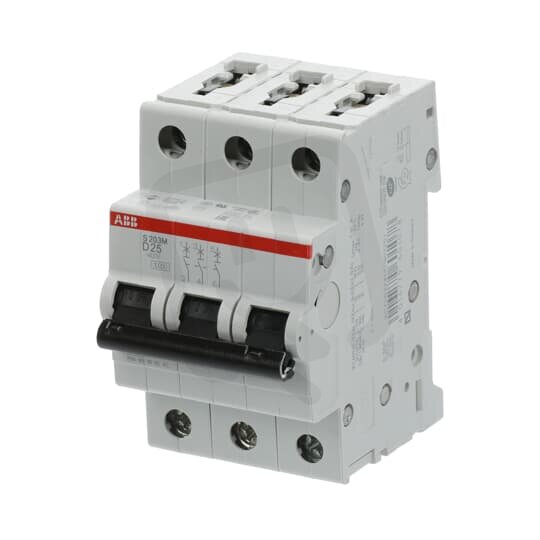

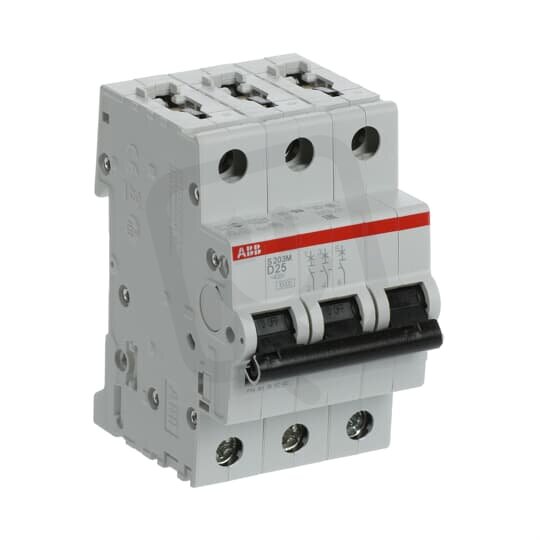

S203M-D25 3 fázový jistič 25 A char. D 10kA ABB 2CDS273001R0251
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103377
- Kód dodavatele:
- 2CDS273001R0251
- EAN:
- 4016779601078
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,3 W
S203M-D25 3 fázový jistič 25 A char. D 10kA ABB 2CDS273001R0251
Jedná se o třífázový jistič S203M-D25 (EAN: 4016779601078) s charakteristikou D a jmenovitým proudem 25 A, určený pro jmenovité napětí 400 V.
Má 3 póly, modulární šířku 3, stupeň krytí IP20, pracovní frekvenci 50–60 Hz a vestavěnou hloubku 69 mm, možnost doplňkové výbavy a spínající N vodič: ne.
Vypínací schopnost podle EN 60898 je 10 kA při 230 V i při 400 V, dle IEC 60947‑2 je Icu 25 kA (230 V) a 15 kA (400 V); izolační napětí Ui 440 V, impulzní odolné napětí 4 kV, průřez pevného vodiče 0,75–35 mm², provozní teplota -25–55 °C a ztrátový výkon 9,3 W.
Proč si vybrat tento jistič?
- Je určen pro provoz se střídavým i stejnosměrným napětím (AC/DC).
- Zabírá na liště 3 moduly, takže šetří místo v rozvaděči.
- Má charakteristiku vypínání D, vhodnou pro obvody s vyššími spouštěcími proudy.
- Jmenovitý proud je 25 A pro ochranu obvodů tohoto zatížení.
- Vypínací schopnost při zkratu podle EN 60898 je 10 kA pro 230 V i 400 V.
- Je určen pro třífázové instalace s 3 póly, což zajišťuje společné vypínání všech fází.
Interní název produktu
Jistič S203M-D25 25A 3p D 10kA
