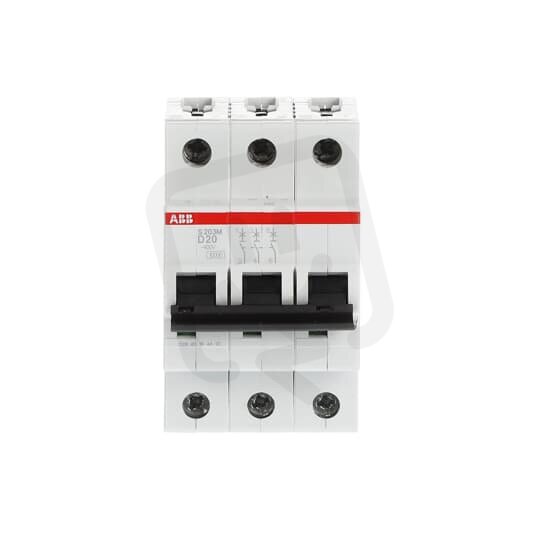

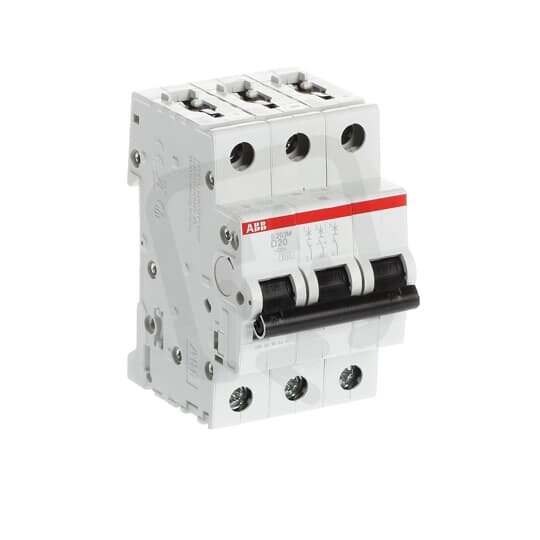

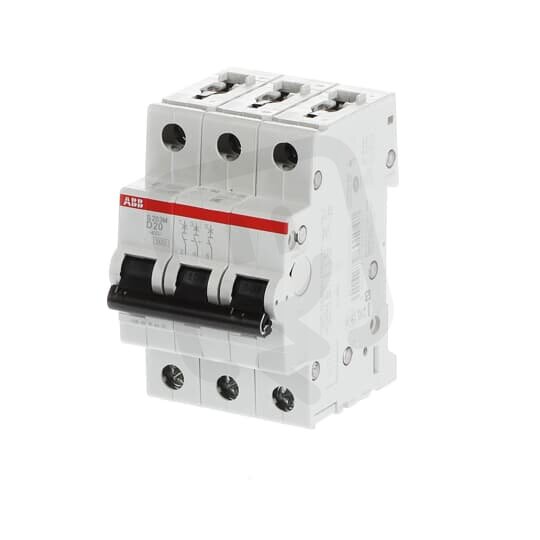

S203M-D20 3 fázový jistič 20 A char. D 10kA ABB 2CDS273001R0201
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103376
- Kód dodavatele:
- 2CDS273001R0201
- EAN:
- 4016779601047
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,9 W
S203M-D20 3 fázový jistič 20 A char. D 10kA ABB 2CDS273001R0201
S203M-D20 3fázový jistič ABB (EAN 4016779601047) s charakteristikou D, jmenovitým proudem 20 A a jmenovitým napětím 400 V pro třífázové instalace.
Nabízí vypínací zkratovou schopnost 10 kA (EN 60898, 230/400 V) a vypínací zkratovou schopnost Icu 25 kA (IEC 60947‑2, 230 V) / 15 kA (IEC 60947‑2, 400 V).
Modulární šířka 3, stupeň krytí IP20, možnost doplňkové výbavy ano, připojení vodičů: pevné 0,75–35 mm², vícežilové 0,75–25 mm², provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Vhodný pro třífázové instalace díky 3 chráněným pólům.
- Jmenovitý proud 20 A pro ochranu obvodů s tímto zatížením.
- Charakteristika D — určena pro obvody s vyššími spouštěcími nebo indukčními proudy.
- Vypínací schopnost zkratu 10 kA podle EN 60898 při 230 V i 400 V.
- Kompatibilní s AC/DC napětím pro širší využití v různých aplikacích.
- Modulární šířka 3 modulů pro snadné a úsporné osazení v rozvaděči.
Interní název produktu
Jistič S203M-D20 20A 3p D 10kA
