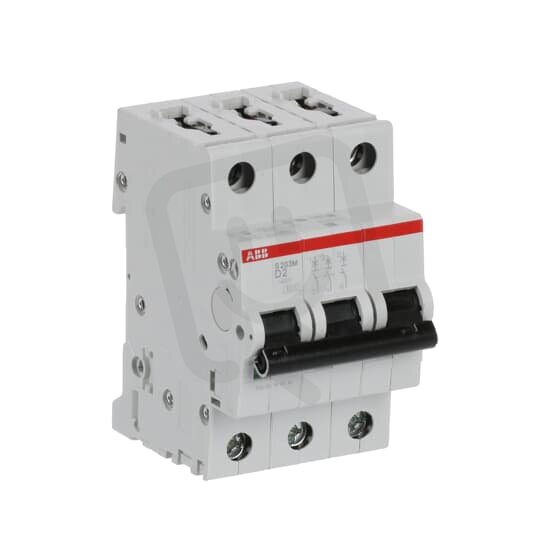

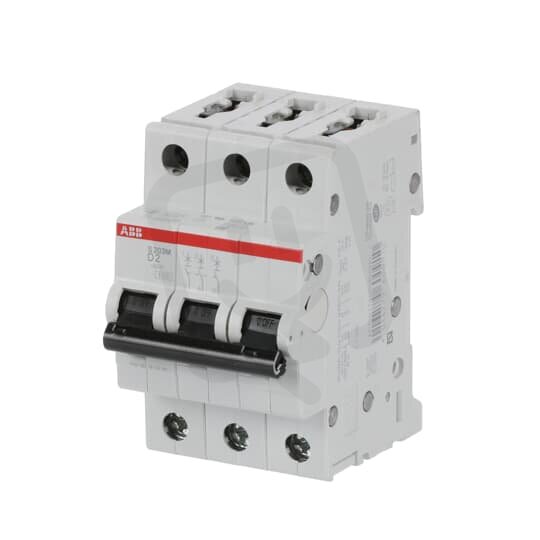

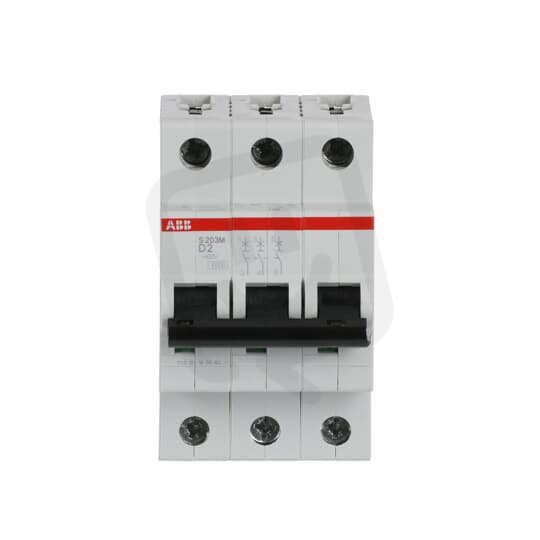

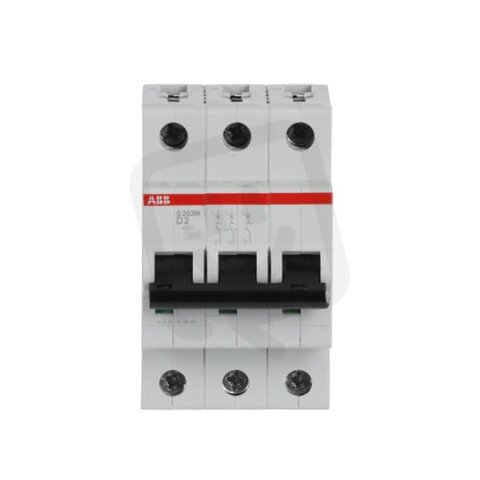

S203M-D2 3 fázový jistič 2 A char. D 10kA ABB 2CDS273001R0021
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103369
- Kód dodavatele:
- 2CDS273001R0021
- EAN:
- 4016779600910
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,95 W
S203M-D2 3 fázový jistič 2 A char. D 10kA ABB 2CDS273001R0021
S203M-D2 3fázový jistič, EAN: 4016779600910, třípólový z produktové řady S203 s charakteristikou D a jmenovitým proudem 2 A pro AC/DC při jmenovitém napětí 400 V.
Vypínací zkratová schopnost 10 kA podle EN 60898 (230/400 V) a Icu 25 kA (230 V) / 15 kA (400 V) dle IEC 60947‑2, modulární šířka 3, stupeň krytí IP20, možnost doplňkové výbavy a připojení vodičů 0,75–35 mm2 (pevné) / 0,75–25 mm2 (vícežilové) při provozní teplotě -25–55 °C a ztrátovém výkonu 4,95 W.
Proč si vybrat tento jistič?
- Model a řada: S203M-D2 (řada S203).
- Jmenovitý proud je 2 A, vhodný pro ochranu nízkoproudých obvodů.
- Charakteristika vypínání: D, určená pro obvody s vyššími proudovými nárazy při zapínání.
- Vypínací schopnost zkratu dle EN 60898: 10 kA pro 230 V i 400 V.
- Počet chráněných pólů: 3 (třífázové provedení).
- Modulární šířka: 3 moduly, kompatibilní s montáží na DIN lištu.
Interní název produktu
Jistič S203M-D2 2A 3p D 10kA
