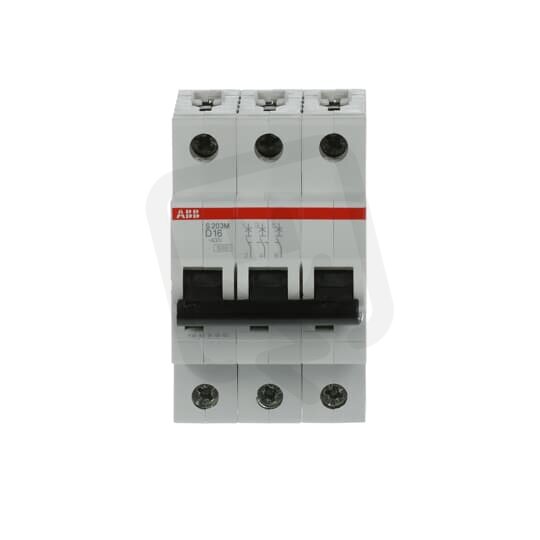

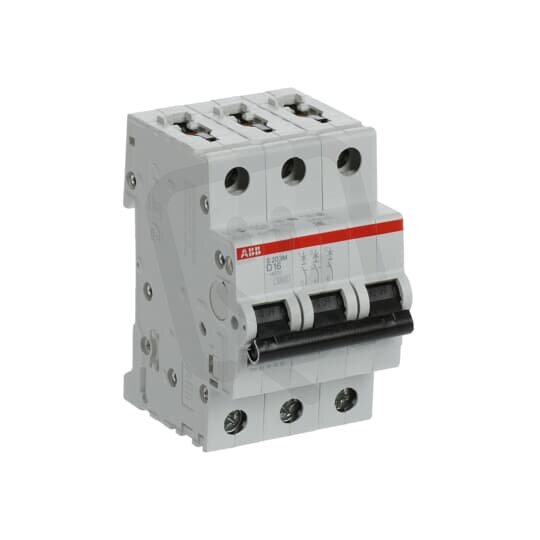

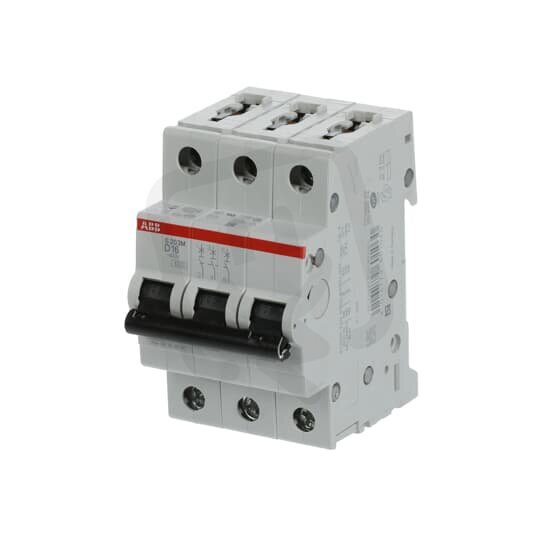

S203M-D16 3 fázový jistič 16 A char. D 10kA ABB 2CDS273001R0161
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103375
- Kód dodavatele:
- 2CDS273001R0161
- EAN:
- 4016779601030
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7,5 W
S203M-D16 3 fázový jistič 16 A char. D 10kA ABB 2CDS273001R0161
Jistič S203M-D16 (řada S203), 3fázový, EAN 4016779601030, s jmenovitým proudem 16 A a charakteristikou D.
Typ napětí AC/DC, jmenovité napětí 400 V, provozní frekvence 50–60 Hz, vypínací schopnost dle EN 60898 10 kA (230/400 V) a Icu dle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V).
Modulární šířka 3, počet pólů 3, stupeň krytí IP20, možnost doplňkové výbavy ano, průřez pevného vodiče 0,75–35 mm² / vícežilého 0,75–25 mm², provozní teplota -25–55 °C a ztrátový výkon 7,5 W.
Proč si vybrat právě tento třífázový jistič?
- Určen pro třífázové instalace s 3 chráněnými póly.
- Určen pro jmenovitý proud 16 A.
- Se spouštěcí charakteristikou D, vhodnou pro zapínání indukčních zátěží (např. motorů).
- Vypínací schopnost při zkratovém proudu 10 kA dle EN 60898 (pro 230/400 V).
- Lze použít pro střídavé i stejnosměrné napětí (AC/DC).
- Zabírá na DIN liště 3 moduly.
Interní název produktu
Jistič S203M-D16 16A 3p D 10kA
