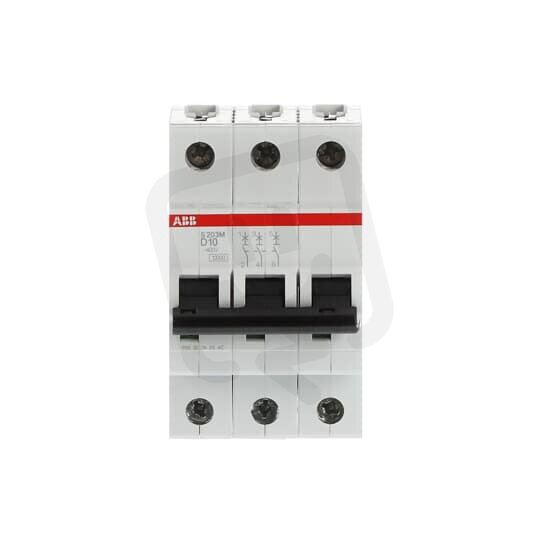

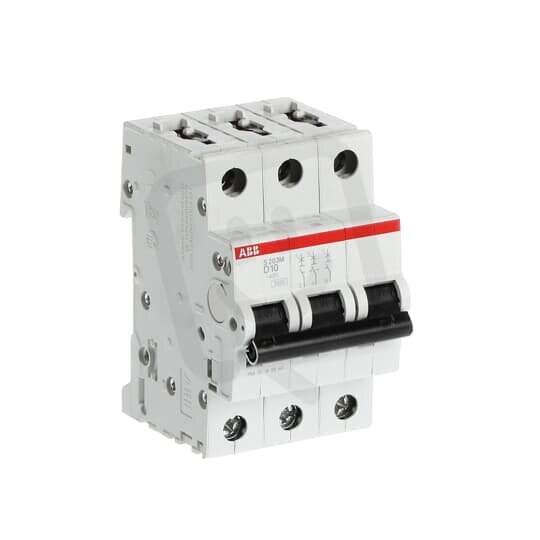

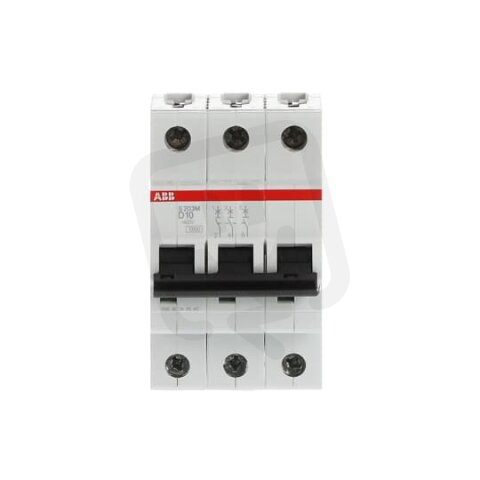

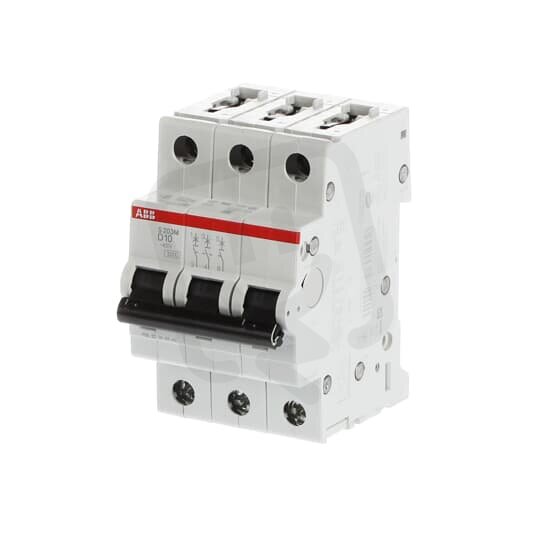

S203M-D10 3 fázový jistič 10 A char. D 10kA ABB 2CDS273001R0101
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103374
- Kód dodavatele:
- 2CDS273001R0101
- EAN:
- 4016779601009
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,8 W
S203M-D10 3 fázový jistič 10 A char. D 10kA ABB 2CDS273001R0101
S203M‑D10 3fázový jistič s proudem 10 A a charakteristikou D (ABB 2CDS273001R0101, EAN 4016779601009) z produktové řady S203.
Jmenovité napětí 400 V, počet pólů 3, modulární šířka 3 a stupeň krytí IP20; vypínací schopnost podle EN 60898 10 kA a Icu podle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V).
Provozní režim AC/DC, frekvence 50–60 Hz, povolený průřez pevného vodiče 0,75–35 mm², vestavěná hloubka 69 mm, okolní teplota provozu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Vhodný pro provoz s typem napětí AC/DC.
- Určen pro jmenovitý proud 10 A.
- S proudovou charakteristikou D, vhodnou pro obvody s vyššími spouštěcími proudy.
- Vypínací zkratová schopnost 10 kA podle EN 60898 pro 230 V i 400 V.
- Třípólové provedení chrání 3 póly.
- Modulární šířka 3 moduly pro montáž na lištu.
Interní název produktu
Jistič S203M-D10 10A 3p D 10kA
