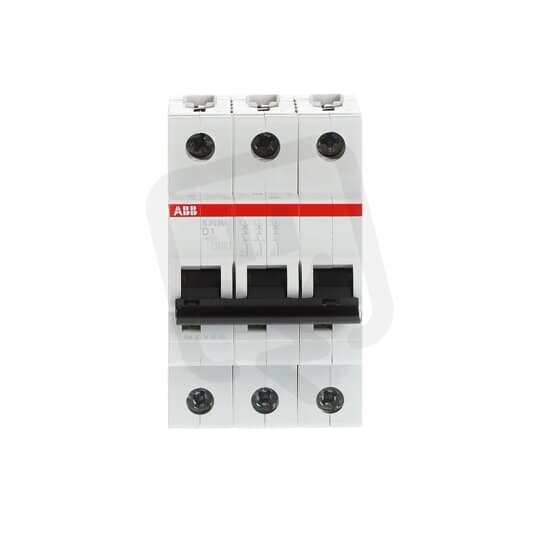

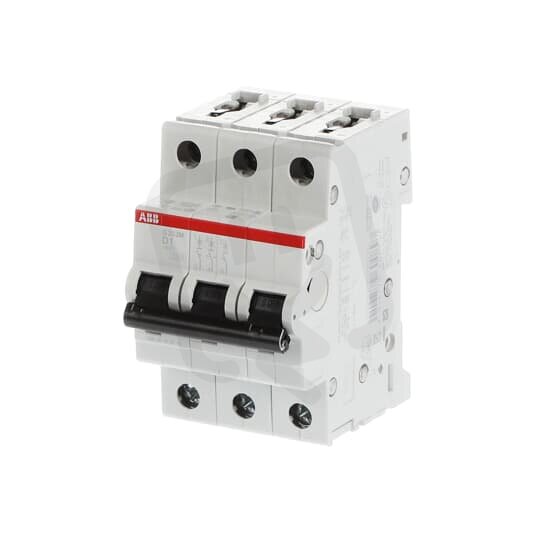

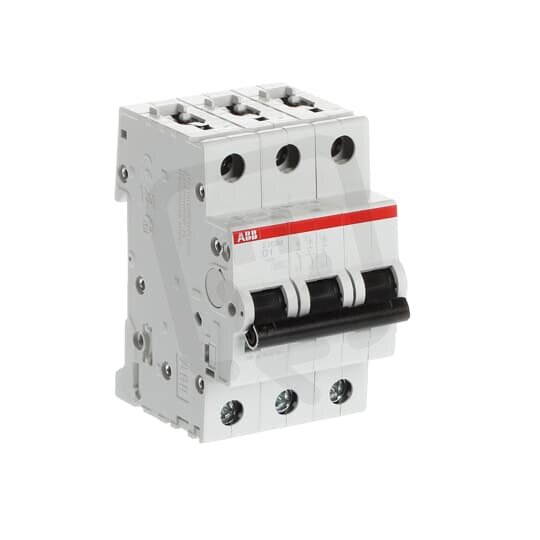

S203M-D1 3 fázový jistič 1 A char. D 10kA ABB 2CDS273001R0011
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103368
- Kód dodavatele:
- 2CDS273001R0011
- EAN:
- 4016779600897
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,75 W
S203M-D1 3 fázový jistič 1 A char. D 10kA ABB 2CDS273001R0011
Jistič S203M-D1 je určen pro třífázové obvody, má jmenovitý proud 1 A, charakteristiku D a 3 póly (EAN 4016779600897).
Má jmenovité napětí 400 V, provozní frekvenci 50–60 Hz, vypínací schopnost 10 kA dle EN 60898 (400 V) a Icu 25 kA (230 V) / 15 kA (400 V), izolační napětí 440 V a impulsní odolné napětí 4 kV.
Modulární šířka 3, vestavěná hloubka 69 mm, pro pevné vodiče 0,75–35 mm² a vícežilová připojení 0,75–25 mm², možnost doplňkové výbavy ano, spínání N vodiče ne, stupeň krytí IP20 a ztrátový výkon 3,75 W.
Proč si vybrat tento třífázový jistič?
- Vhodný pro provoz s napětím AC/DC, takže jej lze použít v různých typech instalací.
- Nabízí jmenovitý proud 1 A, vhodný pro ochranu obvodů s nízkým zatížením.
- Má charakteristiku D, určenou pro obvody s vyššími spínacími proudy, typicky u indukční zátěže.
- Vypínací zkratová schopnost podle EN 60898 při 400 V je 10 kA, což zajišťuje ochranu proti zkratovým stavům.
- Jedná se o třípólový jistič s celkovým počtem pólů 3, vhodný pro třífázová zapojení.
- Patří do produktové řady S203 od ABB, určené pro instalaci v modulárních rozvaděčích.
Interní název produktu
Jistič S203M-D1 1A 3p D 10kA
