ABB S203M-C8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. C 10kA

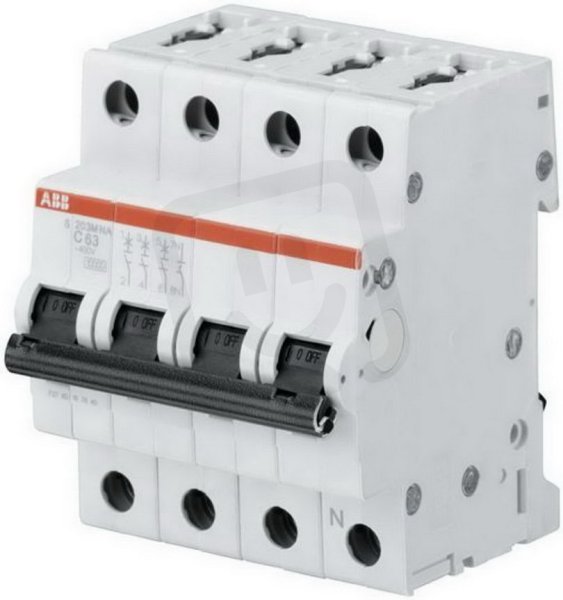

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 233,43 Kč
Cena po registraci:
1 101,33 Kč/ks
Po registraci bez DPH:
910,19 Kč
Vaše cena s DPH:
1 147,13 Kč/ks
Vaše cena bez DPH:
948,04 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134607
- Kód dodavatele:
- 2CDS273103R0084
- EAN:
- 4016779550574
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6 W
ABB S203M-C8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. C 10kA
Jistič ABB S203M-C8NA s odpojením N vodiče (3+NA) je třífázový modulární jistič z řady S203 s jmenovitým proudem 8 A, charakteristikou C, jmenovitým napětím 400 V a celkem 4 póly (z toho 3 chráněné) o šířce 4 moduly.
Vypínací zkratová schopnost je 10 kA podle EN 60898 (230/400 V), u IEC je Icu 25 kA (230 V) a 15 kA (400 V), spíná i N vodič (ano), má vestavěnou hloubku 69 mm, stupeň krytí IP20 a provozní rozsah -25–55 °C, navíc umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- S jmenovitým proudem 8 A je vhodný pro ochranu menších obvodů a jednotlivých spotřebičů.
- S charakteristikou C spolehlivě reaguje na středně velké zkratové proudy typické pro zásuvkové a osvětlovací okruhy.
- Disponuje vypínací schopností 10 kA (EN 60898) při 230/400 V, což zajišťuje odolnost vůči běžným zkratovým podmínkám.
- Nabízí 3 chráněné póly a celkem 4 póly (3+N), tedy možnost odpojení neutrálního vodiče pro bezpečné vypnutí obvodu.
- Je určen pro typ napětí AC, tedy pro standardní střídavé elektrické sítě.
- Díky modulární šířce 4 se snadno montuje do běžných rozváděčů a šetří místo v instalačním prostoru.
Interní název produktu
S203M-C8 NA
Podrobný popis produktu
S203M-C8NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 8 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
