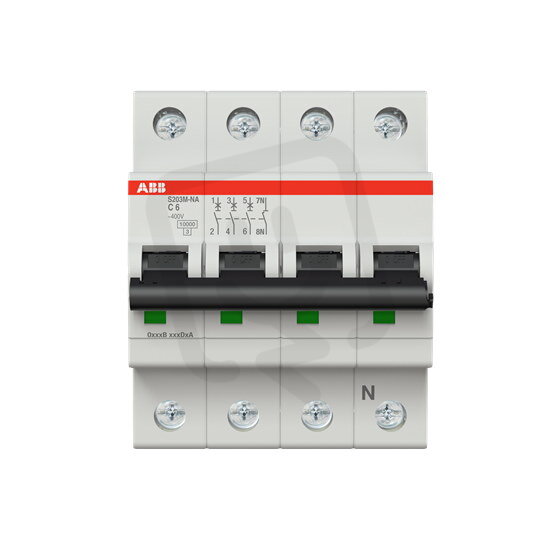

ABB S203M-C6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 035,95 Kč
Cena po registraci:
925,02 Kč/ks
Po registraci bez DPH:
764,48 Kč
Vaše cena s DPH:
963,47 Kč/ks
Vaše cena bez DPH:
796,26 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134606
- Kód dodavatele:
- 2CDS273103R0064
- EAN:
- 4016779550567
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8 W
ABB S203M-C6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. C 10kA
ABB S203M-C6NA je třípólový jistič s odpojením N vodiče (3+NA) určený pro střídavé napětí do 400 V s jmenovitým proudem 6 A a EAN: 4016779550567.
Má charakteristiku C, vypínací schopnost podle EN 60898 10 kA (230/400 V) a podle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V), počet chráněných pólů 3 (celkem 4) a modulární šířku 4.
Jistič disponuje spínajícím N vodičem, krytím IP20, možností doplňkové výbavy a podporuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm² při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Umožňuje odpojení neutrálního vodiče v konfiguraci 3+NA (tři fáze + N), takže je vhodný pro třífázové instalace.
- Má jmenovitý proud 6 A, což jej činí vhodným pro obvody s nízkými proudovými odběry.
- Disponuje vypínací charakteristikou C, indikující chování při nadproudech typických pro indukční nebo motorické zátěže.
- Vypínací zkratová schopnost podle EN 60898 při 230 V i 400 V: 10 kA, poskytující ochranu proti zkratovým proudům do této úrovně.
- Zabírá 4 moduly na DIN liště, což usnadňuje instalaci do rozvaděčů.
- Patří do produktové řady S203 od ABB, umožňující kompatibilitu s dalšími komponentami téže řady.
Interní název produktu
S203M-C6 NA
Podrobný popis produktu
S203M-C6NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 6 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
