ABB S203M-C50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. C 10kA

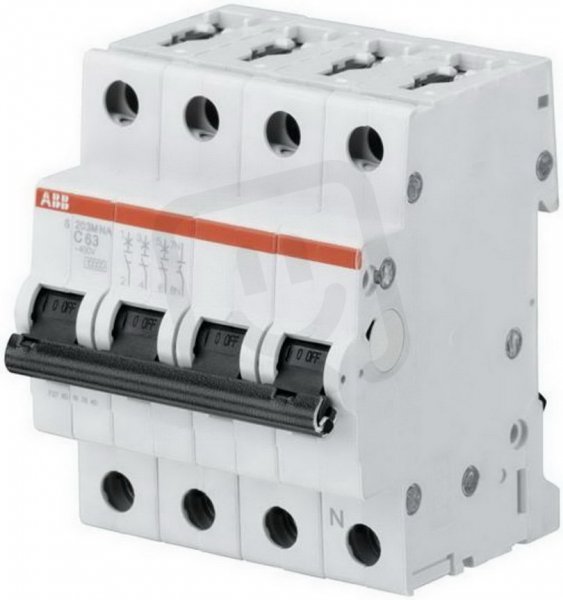

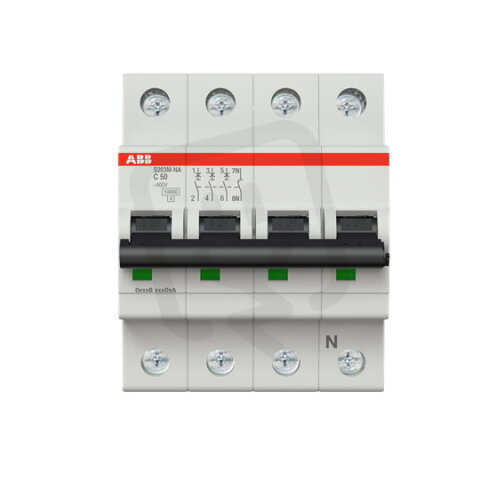

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 086,68 Kč
Cena po registraci:
1 863,17 Kč/ks
Po registraci bez DPH:
1 539,81 Kč
Vaše cena s DPH:
1 940,66 Kč/ks
Vaše cena bez DPH:
1 603,85 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134615
- Kód dodavatele:
- 2CDS273103R0504
- EAN:
- 4016779544016
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 13 W
ABB S203M-C50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. C 10kA
ABB jistič S203M-C50NA (EAN: 4016779544016) je modulární 3p+N (3+NA) přístroj s odpojením neutrálu, charakteristikou C a jmenovitým proudem 50 A pro 400 V AC při frekvenci 50–60 Hz.
Má vybíjecí zkratovou schopnost 10 kA (EN 60898), impulzně odolné napětí 4 kV a podle IEC Icu 25 kA pro 230 V a 15 kA pro 400 V.
Pro instalaci nabízí modulární šířku 4, stupeň krytí IP20, možnost doplňkové výbavy a svorky pro pevné vodiče 0,75–35 mm2 a vícežilové připojení 0,75–25 mm2.
Proč si vybrat tento jistič?
- Umožňuje odpojení N‑vodiče, provedení 3+NA.
- Určen pro střídavé napětí s jmenovitým proudem 50 A.
- Má spouštěcí charakteristiku C, vhodnou pro běžné zátěže.
- Poskytuje vypínací schopnost 10 kA podle EN 60898 při 230 V i 400 V.
- Chrání 3 póly a má celkem 4 póly (včetně N).
- Kompaktní provedení zabírá 4 moduly.
Interní název produktu
S203M-C50 NA
Podrobný popis produktu
S203M-C50NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 50 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
