ABB S203M-C40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. C 10kA

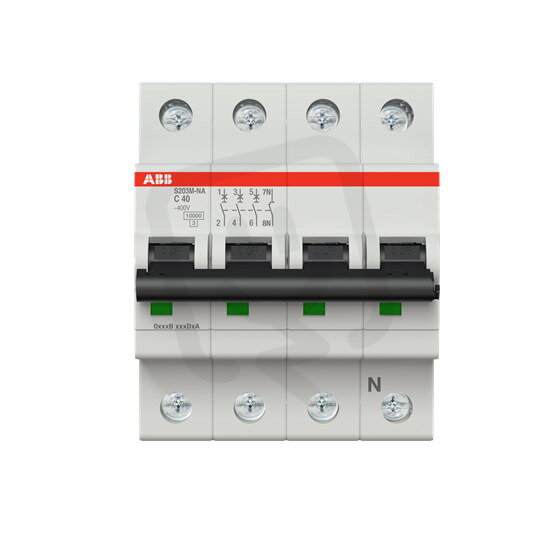

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 317,64 Kč
Cena po registraci:
1 176,53 Kč/ks
Po registraci bez DPH:
972,34 Kč
Vaše cena s DPH:
1 225,45 Kč/ks
Vaše cena bez DPH:
1 012,77 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134614
- Kód dodavatele:
- 2CDS273103R0404
- EAN:
- 4016779550642
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
ABB S203M-C40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. C 10kA
ABB S203M-C40NA (EAN: 4016779550642) je třífázový jistič s odpojením N vodiče (3+NA), charakteristikou C a jmenovitým proudem 40 A.
Je určen pro střídavé napětí až 400 V a má vypínací schopnost 10 kA podle EN 60898 (230/400 V) a Icu dle IEC 25 kA při 230 V / 15 kA při 400 V; zabírá 4 moduly a má krytí IP20.
Spíná N vodič, nabízí možnost doplňkové výbavy, připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, provozní teplotu -25–55 °C a ztrátový výkon 19,2 W.
Proč si vybrat tento jistič?
- Pro provozy, kde je potřeba oddělit i neutrální vodič, je k dispozici provedení 3+NA (tři chráněné póly a 4 póly celkem).
- Jmenovitý proud přístroje činí 40 A, vhodný pro obvody s tímto zatížením.
- S vypínací charakteristikou C je určen pro obvody s běžnými nárazovými proudy (např. motory, osvětlení).
- Vypínací zkratová schopnost podle EN 60898 je 10 kA při 230 i 400 V.
- Zabírá na DIN liště 4 modulární šířky, což usnadňuje umístění v rozvaděči.
- Patří do produktové řady S203 výrobce ABB.
Interní název produktu
S203M-C40 NA
Podrobný popis produktu
S203M-C40NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 40 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
