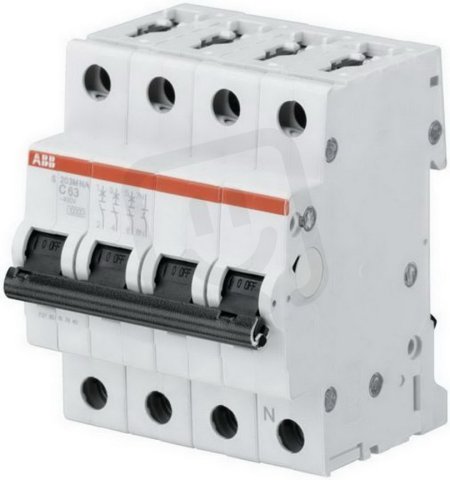

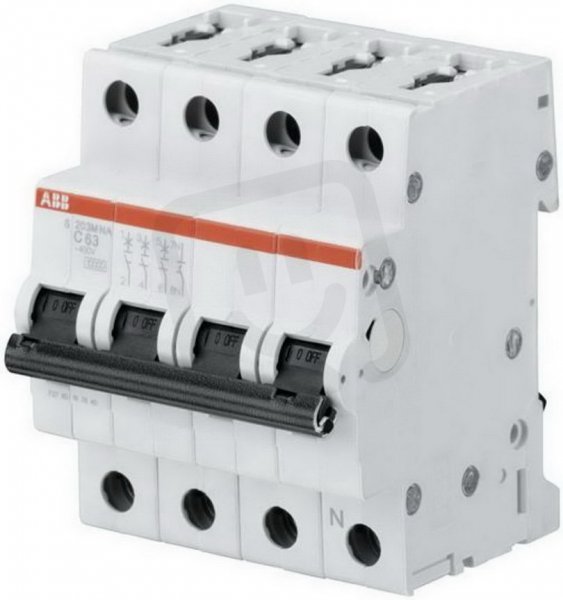

ABB S203M-C4NA jistič 3F odpojení N vodiče (3+NA) 4 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 279,62 Kč
Cena po registraci:
1 142,58 Kč/ks
Po registraci bez DPH:
944,28 Kč
Vaše cena s DPH:
1 190,08 Kč/ks
Vaše cena bez DPH:
983,54 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134605
- Kód dodavatele:
- 2CDS273103R0044
- EAN:
- 4016779550550
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7,2 W
ABB S203M-C4NA jistič 3F odpojení N vodiče (3+NA) 4 A char. C 10kA
ABB S203M-C4NA (EAN: 4016779550550) je automatický jistič se spínáním N vodiče, provedení 3+NA (počet chráněných pólů 3, počet pólů celkem 4) s jmenovitým proudem 4 A a charakteristikou C.
Je určen pro střídavé napájení do 400 V AC při frekvenci 50–60 Hz, modulární šířka 4, stupeň krytí IP20, vypínací schopnost 10 kA podle EN 60898 a Icu 25 kA (230 V)/15 kA (400 V), s možností doplňkové výbavy a provozním rozsahem teplot -25–55 °C.
Proč si vybrat tento jistič?
- Má 3 chráněné póly a 1 odpojitelný N (3+NA), vhodné pro třífázové rozvody s odpojením neutrálu.
- Jmenovitý proud 4 A pro ochranu menších větví a obvodů.
- Charakteristika C pro obvody s běžnými spouštěcími (náběhovými) proudy.
- Vypínací zkratová schopnost podle EN 60898: 10 kA při 230 i 400 V, vhodná pro standardní zkratové podmínky.
- Modulární šířka 4 moduly šetří místo na DIN liště při kompletaci rozváděče.
- Patří do produktové řady S203 od ABB, což usnadňuje kombinování s kompatibilními komponentami.
Interní název produktu
S203M-C4 NA
Podrobný popis produktu
S203M-C4NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 4 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
