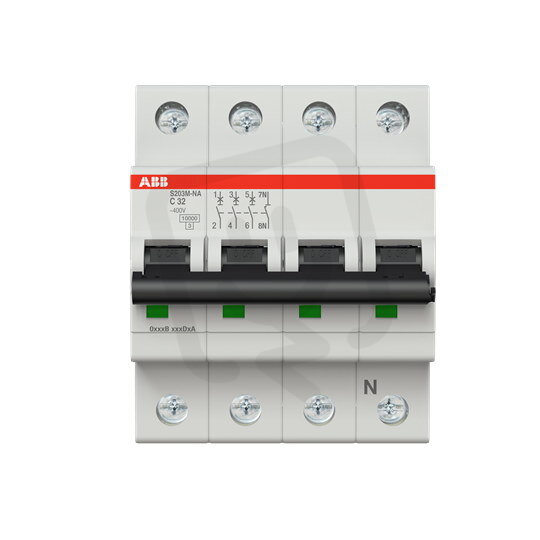

ABB S203M-C32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 187,20 Kč
Cena po registraci:
1 060,07 Kč/ks
Po registraci bez DPH:
876,09 Kč
Vaše cena s DPH:
1 104,14 Kč/ks
Vaše cena bez DPH:
912,51 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134613
- Kód dodavatele:
- 2CDS273103R0324
- EAN:
- 4016779550635
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 14,8 W
ABB S203M-C32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. C 10kA
Jistič ABB S203M-C32NA (EAN: 4016779550635) je třípólový s odpojením neutrálu (3+NA) s jmenovitým proudem 32 A, charakteristikou C, šířkou 4 modulů, jmenovitým napětím 400 V a stupeň krytí IP20.
Má vypínací schopnost 10 kA dle EN 60898, Icu 25 kA / 15 kA dle IEC 60947-2 (230/400 V), spínající N vodič, možnost doplňkové výbavy a podporuje připojení vodičů v rozsahu 0,75–35 mm² při provozní teplotě -25 až 55 °C.
Proč si vybrat tento jistič?
- Jmenovitý proud jističe je 32 A, vhodný pro ochranu běžných třífázových obvodů.
- Charakteristika vypínání je C, vhodná pro obvody s typickými spouštěcími proudy.
- Vypínací schopnost podle normy EN 60898 je 10 kA jak při 230 V, tak při 400 V, takže jistič spolehlivě zvládá běžné zkratové proudy.
- Počet chráněných pólů je 3, tedy ochrana tří fází.
- Celkový počet pólů je 4 s odpojením neutrálního vodiče (označení 3+NA), což umožňuje kompletní odpojení obvodu.
- Typ napětí je AC, určené pro střídavé elektrické sítě.
Interní název produktu
S203M-C32 NA
Podrobný popis produktu
S203M-C32NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 32 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
