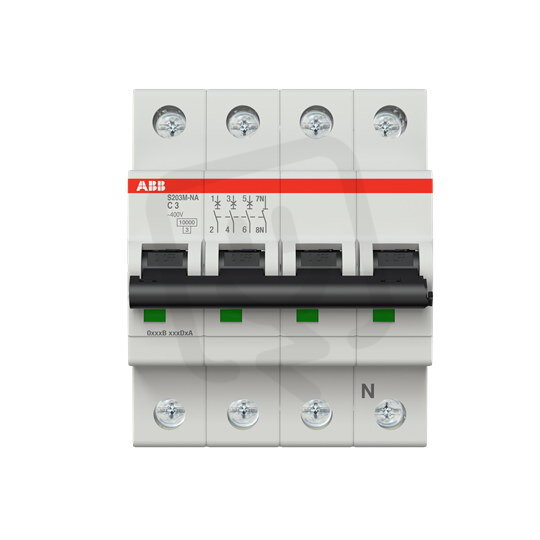

ABB S203M-C3NA jistič 3F odpojení N vodiče (3+NA) 3 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 775,09 Kč
Cena po registraci:
1 584,97 Kč/ks
Po registraci bez DPH:
1 309,89 Kč
Vaše cena s DPH:
1 650,88 Kč/ks
Vaše cena bez DPH:
1 364,36 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134604
- Kód dodavatele:
- 2CDS273103R0034
- EAN:
- 4016779550543
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5,2 W
ABB S203M-C3NA jistič 3F odpojení N vodiče (3+NA) 3 A char. C 10kA
Modulární jistič ABB S203M-C3NA (EAN: 4016779550543) je trojfázový přístroj se spínajícím N vodičem (3+NA), jmenovitým proudem 3 A a charakteristikou C, o modulární šířce 4.
Provozní napětí je 400 V (AC), s vypínací zkratovou schopností podle EN 60898 10 kA pro 230/400 V a Icu podle IEC 60947-2 25 kA (230 V) / 15 kA (400 V), se stupněm krytí IP20 a možností doplňkové výbavy (ano).
Umožňuje připojení pevného vodiče 0,75–35 mm2 nebo vícežilového 0,75–25 mm2, pracuje při okolní teplotě -25–55 °C, má třídu omezení proudu 3 a ztrátový výkon 5,2 W, není však odolný proti výbuchu ani určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Jistič má tři chráněné póly s odpojením nulového vodiče (3+NA), celkem 4 póly.
- Je určen pro jmenovitý proud 3 A.
- Disponuje charakteristikou C, vhodnou pro běžné spotřebiče a obvody s vyšším náběhovým proudem.
- Vypínací schopnost při zkratu dle EN 60898 činí 10 kA při 230 i 400 V.
- Zabírá na liště 4 modulární šířky (4 moduly).
- Patří do produktové řady S203, která zajišťuje kompatibilitu v modulárních rozvodech ABB.
Interní název produktu
S203M-C3 NA
Podrobný popis produktu
S203M-C3NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 3 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
