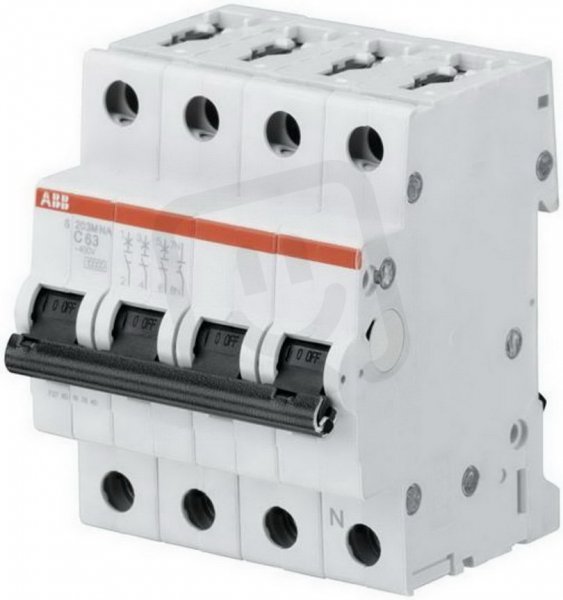

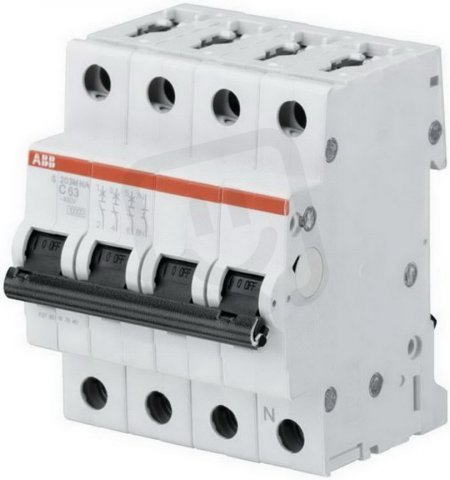

ABB S203M-C25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 183,60 Kč
Cena po registraci:
1 056,84 Kč/ks
Po registraci bez DPH:
873,42 Kč
Vaše cena s DPH:
1 100,79 Kč/ks
Vaše cena bez DPH:
909,74 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134612
- Kód dodavatele:
- 2CDS273103R0254
- EAN:
- 4016779550628
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 12,8 W
ABB S203M-C25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. C 10kA
Jistič ABB S203M-C25NA (EAN: 4016779550628) z produktové řady S203 je modulární přístroj o šířce 4 modulů a vestavěné hloubce 69 mm, určený pro jmenovité napětí 400 V a kmitočet 50–60 Hz se stupněm krytí IP20.
Má jmenovitý proud 25 A, charakteristiku C, chrání 3 póly při celkem 4 pólech (s odpojením N vodiče) a vypínací schopnost podle EN 60898 10 kA (230/400 V); dle IEC 60947-2 je Icu 25 kA při 230 V a 15 kA při 400 V.
Umožňuje spínání N vodiče, podporuje připojení pevného vodiče do průřezu 0,75–35 mm2 a vícežilového do 0,75–25 mm2, má izolační napětí 440 V, kategorii přepětí 3, provozní teplotu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jistič umožňuje odpojení nulového vodiče v konfiguraci 3+NA (tři fáze s odpojitelným N).
- Má jmenovitý proud 25 A.
- Používá spouštěcí charakteristiku C.
- Vypínací schopnost zkratů dle EN 60898 činí 10 kA pro 230 V i 400 V.
- Obsahuje 3 chráněné póly a celkem 4 póly.
- Zabere na DIN liště 4 moduly.
Interní název produktu
S203M-C25 NA
Podrobný popis produktu
S203M-C25NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 25 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
