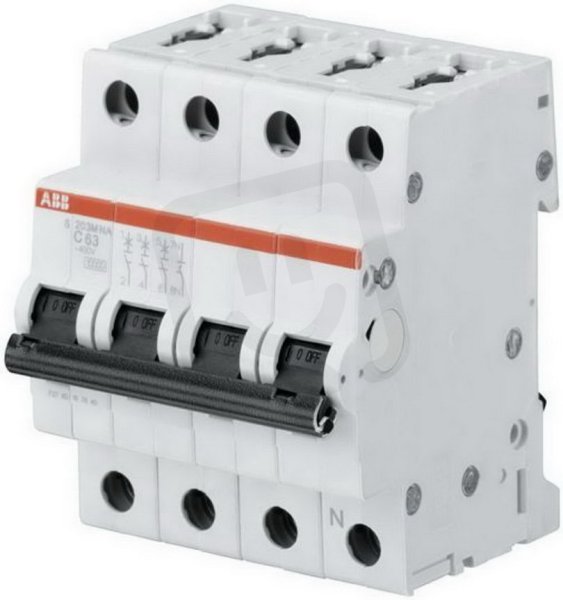

ABB S203M-C20NA jistič 3F odpojení N vodiče (3+NA) 20 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 137,40 Kč
Cena po registraci:
1 015,59 Kč/ks
Po registraci bez DPH:
839,33 Kč
Vaše cena s DPH:
1 057,82 Kč/ks
Vaše cena bez DPH:
874,23 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134611
- Kód dodavatele:
- 2CDS273103R0204
- EAN:
- 4016779550611
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
ABB S203M-C20NA jistič 3F odpojení N vodiče (3+NA) 20 A char. C 10kA
Jistič ABB S203M-C20NA (EAN: 4016779550611) třífázový s odpojením N vodiče (3+N), jmenovitým proudem 20 A a charakteristikou C, modulární šířka 4.
Vypínací zkratová schopnost podle EN 60898 je 10 kA při 230 V i 400 V, podle IEC 60947-2 je Icu 25 kA při 230 V a 15 kA při 400 V, navíc přístroj spíná N vodič a umožňuje doplňkovou výbavu.
Pro připojení vodičů podporuje pevné průřezy 0,75–35 mm2 a vícežilové 0,75–25 mm2, má jmenovité napětí 400 V, stupeň krytí IP20, impulsní odolné napětí 4 kV a provozní teploty -25–55 °C.
Proč zvolit právě tento jistič?
- Umožňuje odpojení vodiče N v provedení 3+NA, takže je vhodný pro instalace vyžadující separaci neutrálu.
- Má jmenovitý proud 20 A, určený pro ochranu daných obvodů.
- Charakteristika spouštění je C, vhodná pro obvody s většími spouštěcími proudovými nárazy.
- Zajišťuje vypínací schopnost 10 kA podle EN 60898 při 230 V i 400 V.
- Zabírá na liště 4 moduly, což šetří místo v rozváděči.
- Chrání 3 póly a má celkem 4 póly (včetně N), takže vyhovuje třífázovým zapojením s odpojením neutrálu.
Interní název produktu
S203M-C20 NA
Podrobný popis produktu
S203M-C20NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
