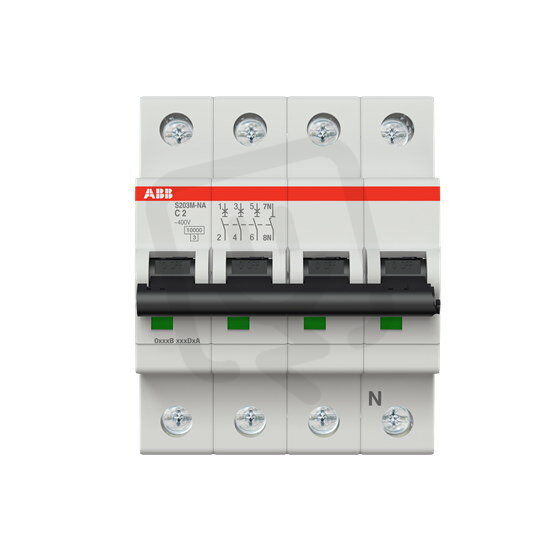

ABB S203M-C2NA jistič 3F odpojení N vodiče (3+NA) 2 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 775,09 Kč
Cena po registraci:
1 584,97 Kč/ks
Po registraci bez DPH:
1 309,89 Kč
Vaše cena s DPH:
1 650,88 Kč/ks
Vaše cena bez DPH:
1 364,36 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134603
- Kód dodavatele:
- 2CDS273103R0024
- EAN:
- 4016779550536
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7,2 W
ABB S203M-C2NA jistič 3F odpojení N vodiče (3+NA) 2 A char. C 10kA
Jistič ABB S203M-C2NA (EAN: 4016779550536) je modulární čtyřpólový přístroj s odpojením N vodiče (3+NA), charakteristikou C a jmenovitým proudem 2 A pro jmenovité napětí 400 V.
Poskytuje vypínací schopnost dle EN 60898 10 kA (230/400 V) a dle IEC 60947-2 Icu 25 kA při 230 V / 15 kA při 400 V, má spínající N vodič a možnost doplňkové výbavy.
Má krytí IP20, šířku 4 moduly, vestavěnou hloubku 69 mm, kategorii přepětí 3 a umožňuje připojení pevných vodičů do 35 mm2 a vícežilových do 25 mm2 při provozní teplotě -25–55 °C a ztrátovém výkonu 7,2 W.
Proč si vybrat tento jistič?
- Jmenovitý proud je 2 A, vhodný pro obvody s nízkým zatížením.
- Charakteristika spouště C je určena pro obvody s běžnými spouštěcími proudy (např. krátkodobé motorové zátěže).
- Variantu odpojení nulového vodiče najdete jako 3+NA, tedy nulový vodič je mechanicky odpojitelný.
- Vypínací schopnost podle EN 60898 při 230/400 V je 10 kA, což udává schopnost jističe zvládat zkratové proudy.
- Počet chráněných pólů je 3 a celkový počet pólů je 4 (3+N), takže je vhodný do třífázových zapojení s odpojitelným nulovým vodičem.
- Modulární šířka zabírá 4 moduly na DIN liště, což usnadňuje plánování rozvaděče.
Interní název produktu
S203M-C2 NA
Podrobný popis produktu
S203M-C2NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 2 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
