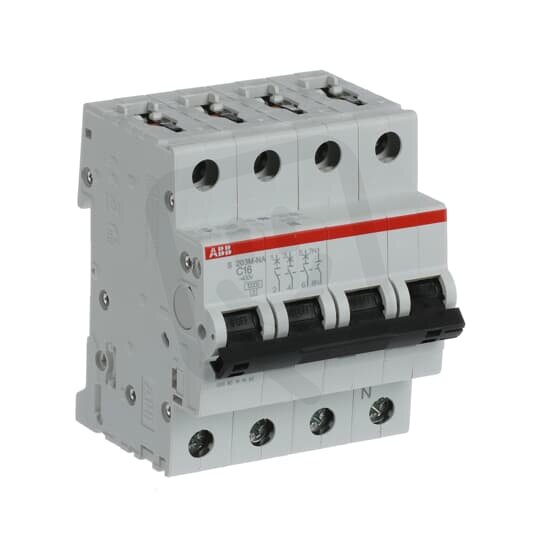

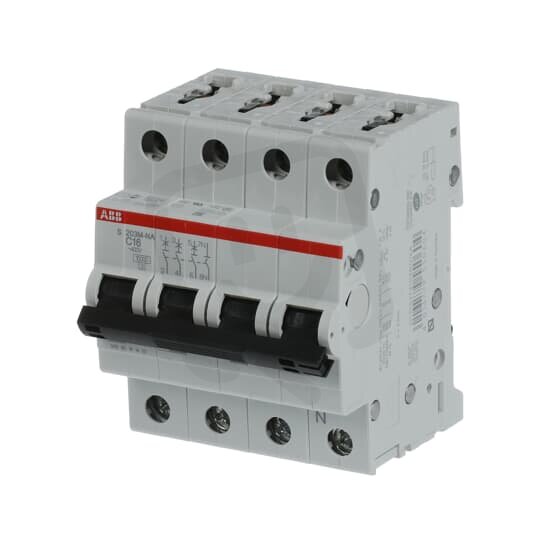

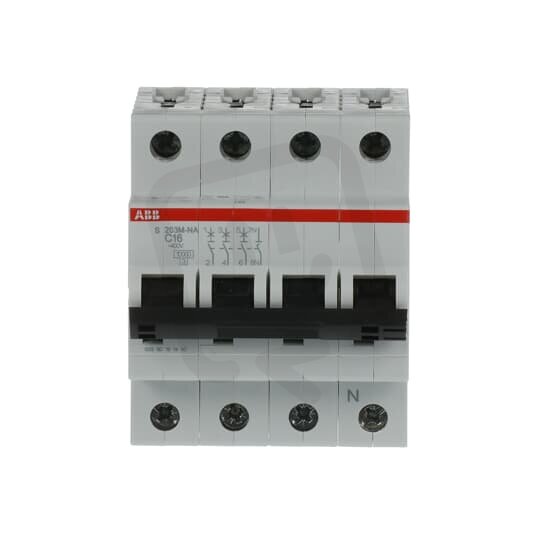

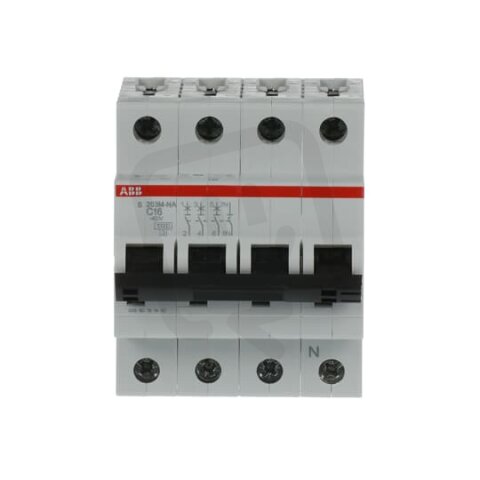

ABB S203M-C16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
939,93 Kč
Cena po registraci:
839,28 Kč/ks
Po registraci bez DPH:
693,62 Kč
Vaše cena s DPH:
874,18 Kč/ks
Vaše cena bez DPH:
722,46 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134610
- Kód dodavatele:
- 2CDS273103R0164
- EAN:
- 4016779550604
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
ABB S203M-C16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. C 10kA
Jistič ABB S203M-C16NA (EAN 4016779550604) pro třífázové rozvody s odpojením N vodiče (3+NA) nabízí jmenovitý proud 16 A a charakteristiku C.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost podle EN 60898 10 kA a dle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V).
Modulární šířka 4, stupeň krytí IP20, spínající N vodič a možnost doplňkové výbavy doplňují technické parametry, přičemž připojení vodičů umožňuje průřez 0,75–35 mm² pro pevné a 0,75–25 mm² pro vícežilové vodiče při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Je určený pro střídavé napětí (AC) a nabízí jmenovitý proud 16 A, vhodný pro běžné obvody.
- Má charakteristiku C, která se hodí pro obvody s vyššími náběhovými proudy (např. motors nebo zátěže s krátkodobými špičkami).
- Poskytuje vypínací zkratovou schopnost 10 kA dle EN 60898 při 230 V i 400 V.
- Nabízí možnost odpojení neutrálního vodiče (konfigurace 3+NA), přičemž chrání 3 fáze a má celkem 4 póly.
- Zabírá na liště DIN 4 moduly, což usnadňuje plánování rozvaděče.
- Patří do produktové řady S203, takže je kompatibilní s dalším příslušenstvím této řady.
Interní název produktu
S203M-C16 NA
Podrobný popis produktu
S203M-C16NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 16 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
