ABB S203M-C13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. C 10kA

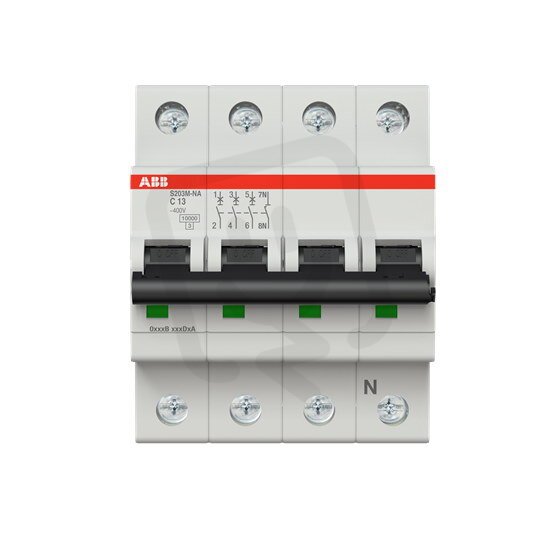

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 019,64 Kč
Cena po registraci:
910,45 Kč/ks
Po registraci bez DPH:
752,44 Kč
Vaše cena s DPH:
948,30 Kč/ks
Vaše cena bez DPH:
783,72 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134609
- Kód dodavatele:
- 2CDS273103R0134
- EAN:
- 4016779550598
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,2 W
ABB S203M-C13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. C 10kA
Jistič ABB S203M-C13NA je modulární třífázový jistič s odpojením N vodiče (3+NA), jmenovitý proud 13 A a charakteristikou C.
Určen pro jmenovité napětí 400 V a frekvenci 50–60 Hz, s vypínací schopností dle EN 60898 10 kA a hodnotami Icu dle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V).
Má modulární šířku 4, stupeň krytí IP20, možnost doplňkové výbavy a je vhodný pro pevné vodiče do průřezu 0,75–35 mm2; EAN: 4016779550598.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí: AC.
- Má jmenovitý proud 13 A, vhodný pro obvody s tímto zatížením.
- Charakteristika spouštění je C, která zvládá běžné spouštěcí proudy motorů a dalších zátěží.
- Vypínací zkratová schopnost činí 10 kA podle EN 60898 při 230/400 V.
- Zabezpečuje 3 chráněné póly a má celkem 4 póly (3+N) s odpojením neutrálního vodiče.
- Zabírá 4 modulární šířky v rozvaděči pro standardní montáž.
Interní název produktu
S203M-C13 NA
Podrobný popis produktu
S203M-C13NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 13 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
