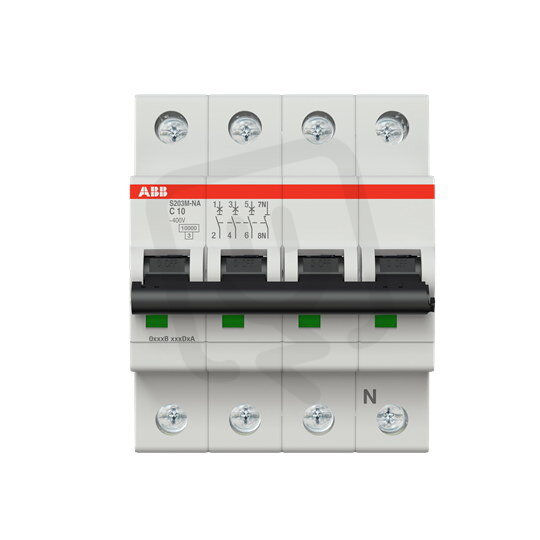

ABB S203M-C10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
939,94 Kč
Cena po registraci:
839,29 Kč/ks
Po registraci bez DPH:
693,63 Kč
Vaše cena s DPH:
874,18 Kč/ks
Vaše cena bez DPH:
722,46 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134608
- Kód dodavatele:
- 2CDS273103R0104
- EAN:
- 4016779550581
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,4 W
ABB S203M-C10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. C 10kA
Jistič ABB S203M-C10NA (EAN 4016779550581) je modulární přístroj o modulární šířce 4, třípólový s odpojením N vodiče (3+NA), jmenovitý proud 10 A, charakteristika C a stupeň krytí IP20 určený pro jmenovité napětí 400 V.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 (230/400 V) a Icu 25 kA/15 kA dle IEC 60947-2, umožňuje připojení vodičů 0,75–35 mm² (pevné) nebo 0,75–25 mm² (vícežilové), spíná N vodič, nabízí možnost doplňkové výbavy a pracuje v rozsahu -25–55 °C.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče díky 3+NA zapojení (tři fáze + odpojitelný N), vhodné pro třífázové instalace.
- Má jmenovitý proud 10 A, přizpůsobený pro obvody s tímto zatížením.
- Vybavení má charakteristiku C, určenou pro obvody s běžnými spouštěcími proudy.
- Vypínací schopnost činí 10 kA podle EN 60898 pro 230 V i 400 V, což pokrývá standardní zkratové podmínky.
- Obsahuje 3 chráněné póly a celkem 4 póly (pro odpojení N), tedy konfiguraci odpovídající třífázovým rozvodům s nulou.
- Zabírá 4 modulární šířky v rozvaděči, což usnadňuje integraci do běžných rozváděčových lišt.
Interní název produktu
S203M-C10 NA
Podrobný popis produktu
S203M-C10NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 10 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
