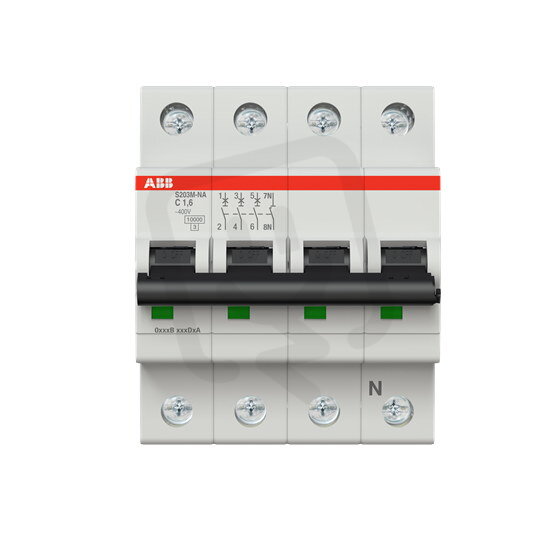

ABB S203M-C1,6NA jistič 3F odpojení N vodiče (3+NA) 1.6 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 775,09 Kč
Cena po registraci:
1 584,97 Kč/ks
Po registraci bez DPH:
1 309,89 Kč
Vaše cena s DPH:
1 650,88 Kč/ks
Vaše cena bez DPH:
1 364,36 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134602
- Kód dodavatele:
- 2CDS273103R0974
- EAN:
- 4016779550505
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,4 W
ABB S203M-C1,6NA jistič 3F odpojení N vodiče (3+NA) 1.6 A char. C 10kA
ABB S203M-C1,6NA (EAN: 4016779550505) je modulární jistič řady S203 s odpojením N vodiče, 3 chráněnými póly (4 póly celkem), charakteristikou C a jmenovitým proudem 1,6 A pro jmenovité napětí 400 V a šířkou 4 moduly.
Má vypínací zkratovou schopnost podle EN 60898 10 kA (230/400 V) a podle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V); umožňuje spínání N vodiče (ano), připojení vodičů 0,75–35 mm² (pevné) nebo 0,75–25 mm² (vícežilové), stupeň krytí IP20 a provozní teplotu -25–55 °C.
Proč si vybrat tento jistič?
- Má jmenovitý proud 1,6 A, vhodný pro ochranu obvodů s nízkými proudovými odběry.
- Používá charakteristiku C, která umožňuje průchod vyšších náběhových proudů bez zbytečných vypnutí při krátkodobých zatíženích.
- Nabízí vypínací schopnost 10 kA při 230 V i 400 V, takže je určen pro běžné zkratové podmínky v domovních i lehkých průmyslových instalacích.
- Je navržen pro 3+NA (odpojení N vodiče), tedy pro třífázové obvody s odděleným nulovým vodičem.
- Má 3 chráněné póly a celkem 4 póly, což odpovídá požadavkům na ochranu třífázových okruhů včetně nulového vodiče.
- Zabírá na liště 4 moduly, což usnadňuje plánování prostoru v rozvaděči.
Interní název produktu
S203M-C1,6 NA
Podrobný popis produktu
S203M-C1,6NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 1.6 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
