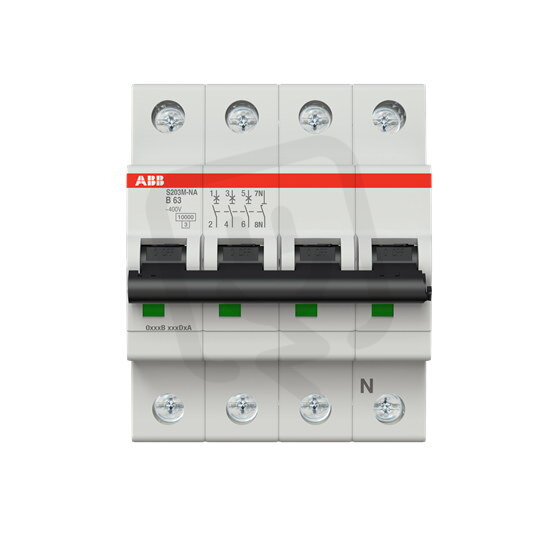

ABB S203M-B63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 331,26 Kč
Cena po registraci:
2 081,54 Kč/ks
Po registraci bez DPH:
1 720,28 Kč
Vaše cena s DPH:
2 168,11 Kč/ks
Vaše cena bez DPH:
1 791,83 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134514
- Kód dodavatele:
- 2CDS273103R0635
- EAN:
- 4016779543903
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
ABB S203M-B63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. B 10kA
Jistič ABB S203M-B63NA (EAN 4016779543903) je modulární třípólový přístroj s odpojením neutrálu (3+NA), charakteristikou B a jmenovitým proudem 63 A.
Má vypínací schopnost lcn podle EN 60898 10 kA při 230 V i 400 V, hodnotu Icu podle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V), jmenovité napětí 400 V, frekvenci 50–60 Hz a krytí IP20.
Modulární šířka 4, vestavěná hloubka 69 mm, pro pevné vodiče do 0,75–35 mm² a vícežilové do 0,75–25 mm², navíc spíná N a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič ABB S203M-B63NA?
- Díky odpojení N vodiče (3+NA) lze přerušit i neutralní vodič pro bezpečnější manipulaci a údržbu.
- Má jmenovitý proud 63 A, vhodný pro silnější třífázové okruhy.
- S charakteristikou B reaguje na přetížení a zkratové proudy typické pro obytné a lehké komerční instalace.
- Zajišťuje vypínací schopnost 10 kA podle EN 60898 pro 230 i 400 V, takže odolá zkratovým podmínkám do 10 kA.
- Obsahuje 3 chráněné póly a celkem 4 póly (včetně N), což umožňuje správné řešení třífázových systémů s odpojitelným nulovým vodičem.
- Zabírá 4 moduly v rozvaděči, takže šetří místo při montáži.
Interní název produktu
S203M-B 63 NA
Podrobný popis produktu
S203M-B63NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 63 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
