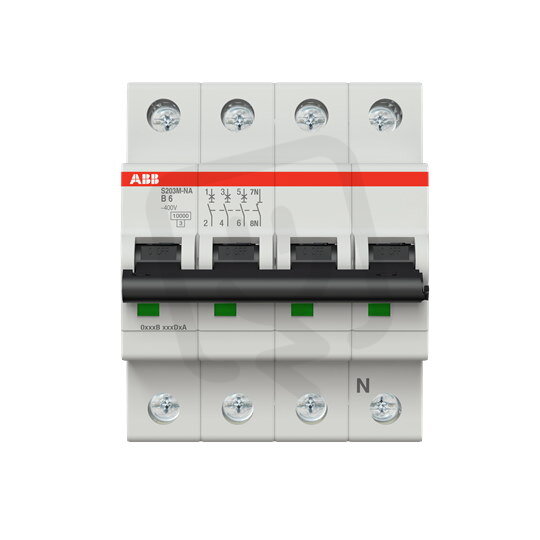

ABB S203M-B6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 005,16 Kč
Cena po registraci:
897,52 Kč/ks
Po registraci bez DPH:
741,75 Kč
Vaše cena s DPH:
934,83 Kč/ks
Vaše cena bez DPH:
772,59 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134505
- Kód dodavatele:
- 2CDS273103R0065
- EAN:
- 4016779549745
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8 W
ABB S203M-B6NA jistič 3F odpojení N vodiče (3+NA) 6 A char. B 10kA
Jistič ABB S203M-B6NA (EAN: 4016779549745) je třípólový modulární jistič s odpojením N vodiče (3+NA) určený pro rozvody do 400 V s jmenovitým proudem 6 A a charakteristikou B.
Má vypínací schopnost 10 kA dle EN 60898 (230/400 V) a Icu 25 kA (230 V) / 15 kA (400 V) dle IEC 60947-2, modulární šířku 4, vestavěnou hloubku 69 mm, krytí IP20, provozní teplotu -25–55 °C a umožňuje připojení vodičů do 0,75–35 mm² (pevné) resp. 0,75–25 mm² (vícežilové).
Proč si vybrat tento jistič?
- Jmenovitý proud je 6 A, vhodný pro ochranu menších obvodů.
- Charakteristika vypínání je B, běžně používaná pro ochranu obvodů s lineárními zátěžemi.
- Vypínací zkratová schopnost podle EN 60898 pro 230 V i 400 V činí 10 kA.
- Jde o třífázový jistič s odpojeným neutrálem — konfigurace 3+N (4 póly).
- Je určen pro střídavé napětí (AC).
- Modulární šířka zabírá 4 moduly, což usnadňuje montáž do rozvaděče.
Interní název produktu
S203M-B 6 NA
Podrobný popis produktu
S203M-B6NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 6 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
