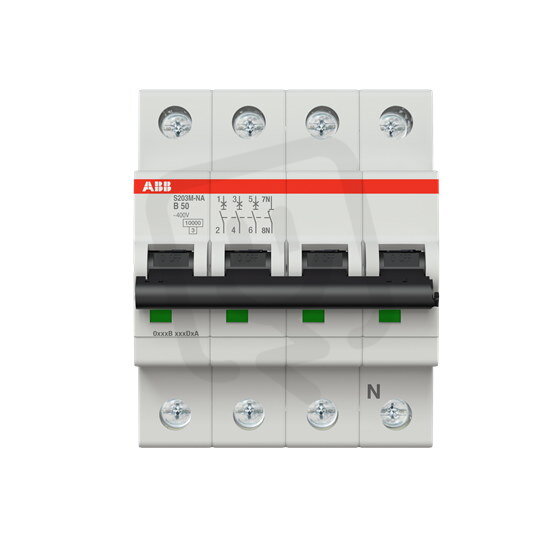

ABB S203M-B50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 032,34 Kč
Cena po registraci:
1 814,65 Kč/ks
Po registraci bez DPH:
1 499,71 Kč
Vaše cena s DPH:
1 890,12 Kč/ks
Vaše cena bez DPH:
1 562,08 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134513
- Kód dodavatele:
- 2CDS273103R0505
- EAN:
- 4016779543897
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 13 W
ABB S203M-B50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. B 10kA
Jistič ABB S203M-B50NA (EAN: 4016779543897) je modulární přístroj řady S203 s odpojením N vodiče (3+NA), určený pro montáž do rozváděčů s modulární šířkou 4 a stupněm krytí IP20.
Má charakteristiku B, jmenovitý proud 50 A, 3 chráněné póly (celkem 4 póly) a jmenovité napětí 400 V, s vypínací zkratovou schopností 10 kA podle EN 60898 a Icu 25 kA / 15 kA podle IEC 60947‑2 (230/400 V).
Další parametry zahrnují možnost doplňkové výbavy a spínání N vodiče, přípustný průřez vodičů 0,75–35 mm² (pevný) a 0,75–25 mm² (vícežilový), provozní teplotu -25–55 °C a ztrátový výkon 13 W.
Proč si vybrat tento jistič?
- Jistič je určen pro obvyklé zatížení s jmenovitým proudem 50 A.
- Má vypínací charakteristiku typu B, vhodnou pro ochranu běžných spotřebičů a osvětlení.
- Vypínací zkratová schopnost podle EN 60898 dosahuje 10 kA při 230 V i 400 V.
- Má 3 chráněné póly a celkem 4 póly s možností odpojení N vodiče (3+NA).
- Zabírá 4 modulární šířky v rozvaděči, což usnadňuje plánování umístění.
- Patří do produktové řady S203 a je určen pro střídavé napětí (AC).
Interní název produktu
S203M-B 50 NA
Podrobný popis produktu
S203M-B50NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 50 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
