ABB S203M-B40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. B 10kA

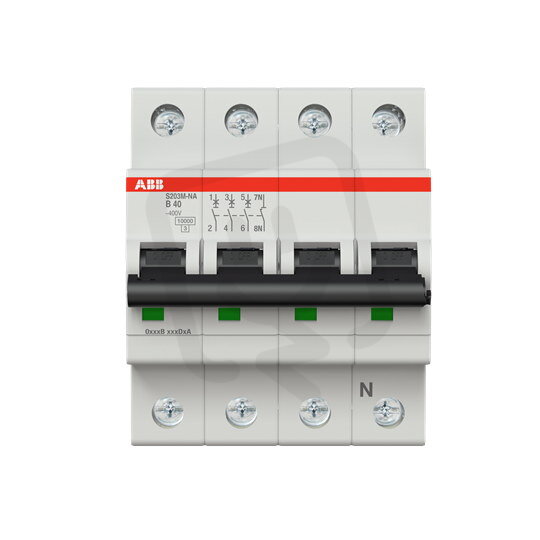

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 284,14 Kč
Cena po registraci:
1 146,61 Kč/ks
Po registraci bez DPH:
947,61 Kč
Vaše cena s DPH:
1 194,28 Kč/ks
Vaše cena bez DPH:
987,01 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134512
- Kód dodavatele:
- 2CDS273103R0405
- EAN:
- 4016779549813
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 19,2 W
ABB S203M-B40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. B 10kA
Modulární jistič ABB S203M-B40NA (EAN 4016779549813) pro třífázové rozvody s odpojením N vodiče (3+NA), jmenovitým proudem 40 A, charakteristikou B, šířkou 4 moduly a stupněm krytí IP20.
Vypínací schopnost dle EN 60898 10 kA (230/400 V) a dle IEC 60947-2 Icu 25 kA (230 V) / 15 kA (400 V); jmenovité napětí 400 V, spínající N vodič ano, možnost doplňkové výbavy ano, pro průřezy vodičů 0,75–35 mm² (pevné) a 0,75–25 mm² (vícežilové), provozní teplota -25–55 °C, bez odolnosti proti výbuchu a není určeno pro instalaci pod omítku.
Proč si vybrat tento jistič?
- S jmenovitým proudem 40 A se hodí pro obvody s tímto zatížením.
- Má charakteristiku B, vhodnou pro ochranu obvodů s obvyklými spouštěcími proudy.
- Nabízí vypínací schopnost zkratu 10 kA pro napětí 230 V i 400 V.
- Chrání tři póly a zároveň odpojuje nulový vodič (3+NA), což zvyšuje bezpečnost při manipulaci se třífázovými obvody.
- Je určený pro střídavé napětí (AC).
- Zabírá na liště 4 moduly, takže šetří místo v rozvaděči.
Interní název produktu
S203M-B 40 NA
Podrobný popis produktu
S203M-B40NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 40 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
