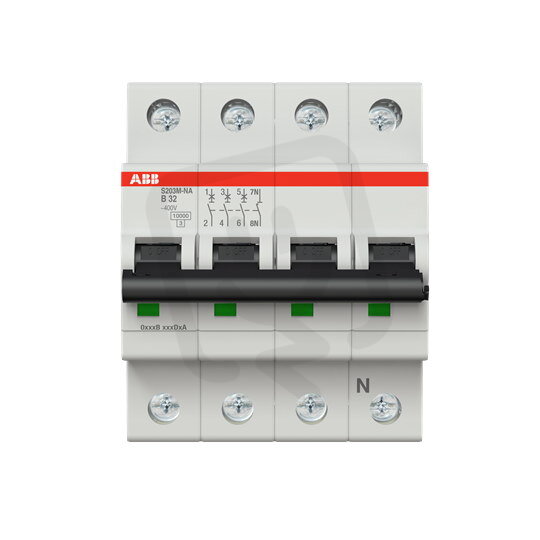

ABB S203M-B32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 161,84 Kč
Cena po registraci:
1 037,42 Kč/ks
Po registraci bez DPH:
857,37 Kč
Vaše cena s DPH:
1 080,55 Kč/ks
Vaše cena bez DPH:
893,02 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134511
- Kód dodavatele:
- 2CDS273103R0325
- EAN:
- 4016779549806
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 14,8 W
ABB S203M-B32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. B 10kA
ABB S203M-B32NA (EAN 4016779549806) je třípólový modulární jistič se spínáním N vodiče (3+NA) z produktové řady S203 s charakteristikou B a jmenovitým proudem 32 A.
Má celkem 4 póly (z toho 3 chráněné), jmenovité napětí 400 V, modulární šířku 4 a vypínací zkratovou schopnost 10 kA dle EN 60898 pro 230/400 V; podle IEC 60947-2 je Icu 25 kA (230 V) a 15 kA (400 V).
Zařízení má stupeň krytí IP20, spíná i N vodič, podporuje průřez pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², pracuje při −25 až +55 °C a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Umožňuje odpojení neutrálního vodiče v provedení 3+NA, takže N vodič je odpojen společně s fázemi.
- Má jmenovitý proud 32 A, vhodný pro ochranu obvodů středního zatížení.
- Používá proudovou charakteristiku B, často volenou pro domácí a lehké průmyslové instalace.
- Vypínací schopnost při zkratu je 10 kA (platí pro 230 V i 400 V), což odpovídá běžným požadavkům rozvodů.
- Chrání 3 póly a má celkem 4 póly (včetně odpojeného N), takže pokrývá všechny fáze i neutrální vodič.
- Patří do produktové řady S203 a v rozvaděči zabírá 4 moduly.
Interní název produktu
S203M-B 32 NA
Podrobný popis produktu
S203M-B32NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 32 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
