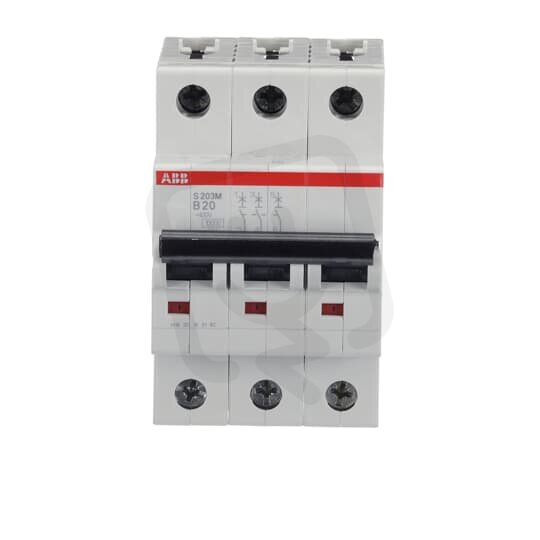

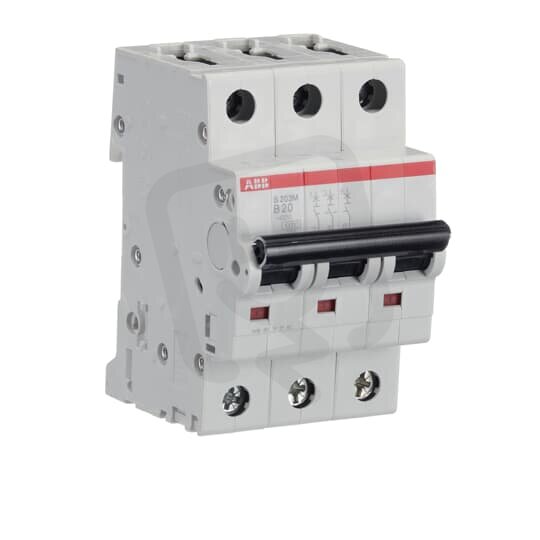

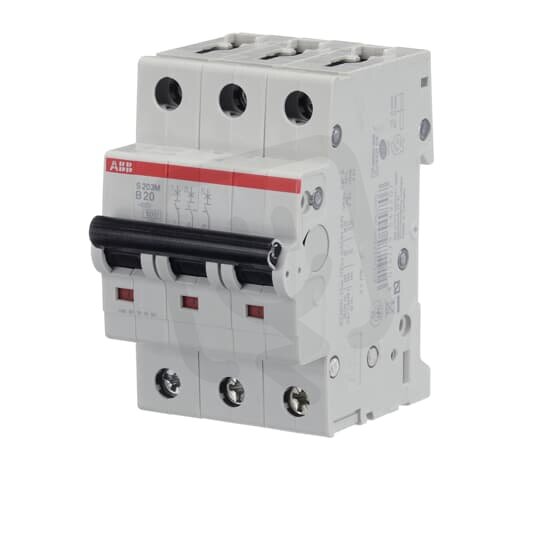

S203M-B20 3 fázový jistič 20 A char. B 10 kA ABB 2CDS273001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
533,40 Kč
Cena po registraci:
476,30 Kč/ks
Po registraci bez DPH:
393,64 Kč
Vaše cena s DPH:
496,10 Kč/ks
Vaše cena bez DPH:
410,00 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134479
- Kód dodavatele:
- 2CDS273001R0205
- EAN:
- 4016779549707
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7,5 W
S203M-B20 3 fázový jistič 20 A char. B 10 kA ABB 2CDS273001R0205
S203M-B20 3fázový jistič (EAN: 4016779549707) pro AC/DC s charakteristikou B, jmenovitým proudem 20 A a jmenovitým napětím 400 V pro 3 chráněné póly.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 (230/400 V) a jmenovitou zkratovou schopnost Icu dle IEC 60947‑2 25 kA (230 V) / 15 kA (400 V), modulární šířku 3, stupeň krytí IP20, možnost doplňkové výbavy (ano) a nespíná nulový vodič (spínající N vodič: ne); pro pevné vodiče 0,75–35 mm2 a vícežilové 0,75–25 mm2, provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Tento jistič má jmenovitý proud 20 A, vhodný pro běžné třífázové obvody.
- Charakteristika spouštění je B, což je vhodné pro obvody s převážně odporovým zatížením.
- Pro třífázové zapojení je vybaven 3 chráněnými póly (celkem 3 póly).
- Vypínací schopnost zkratu podle EN 60898 je 10 kA pro 230 V i 400 V.
- Podporuje napětí AC/DC, takže jej lze použít v aplikacích se střídavým i stejnosměrným napětím.
- Modulární šířka 3 odpovídá zabudování na tři moduly DIN lišty pro snadnou montáž.
Interní název produktu
S203M-B 20 3 - fázový jistič
Podrobný popis produktu
S203M-B20; 3 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
