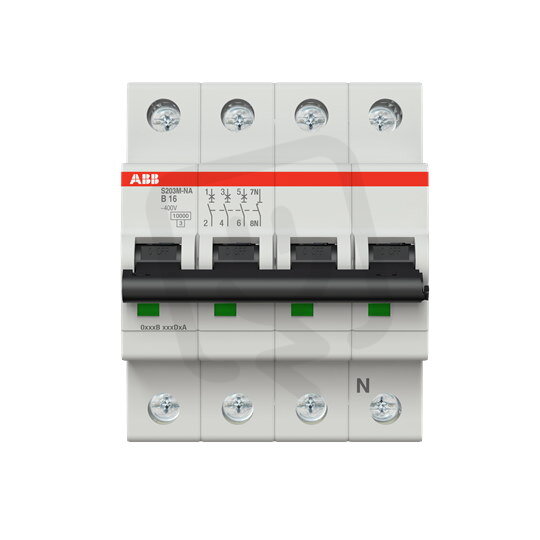

ABB S203M-B16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
918,20 Kč
Cena po registraci:
819,87 Kč/ks
Po registraci bez DPH:
677,58 Kč
Vaše cena s DPH:
853,96 Kč/ks
Vaše cena bez DPH:
705,75 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134508
- Kód dodavatele:
- 2CDS273103R0165
- EAN:
- 4016779549776
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 10 W
ABB S203M-B16NA jistič 3F odpojení N vodiče (3+NA) 16 A char. B 10kA
ABB S203M-B16NA (EAN: 4016779549776) je třífázový jistič s odpojením N vodiče (3+NA) určený pro rozvody s jmenovitým proudem 16 A, charakteristikou B a jmenovitým napětím 400 V.
Má 3 chráněné póly a celkem 4 póly, spíná N vodič (ano), modulární šířka 4, krytí IP20 a provozní rozsah -25–55 °C; vypínací zkratová schopnost dle EN 60898 10 kA (230/400 V) a Icu dle IEC 25 kA (230 V) / 15 kA (400 V), frekvence 50–60 Hz, možnost doplňkové výbavy (ano).
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí (AC), takže se hodí do běžných elektroinstalací.
- Má jmenovitý proud 16 A, vhodný pro obvody s touto zatěžovací úrovní.
- Charakteristika spouště je B, vhodná pro ochranu obvodů s převládající odporovou zátěží.
- Vypínací zkratová schopnost podle EN 60898 je 10 kA pro 230 i 400 V, což zvládá běžné zkratové podmínky.
- Má 3 chráněné póly a celkem 4 póly (3+N), tedy umožňuje odpojení nulového vodiče.
- Zabírá 4 moduly na liště DIN, což šetří místo v rozvaděči.
Interní název produktu
S203M-B 16 NA
Podrobný popis produktu
S203M-B16NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 16 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
