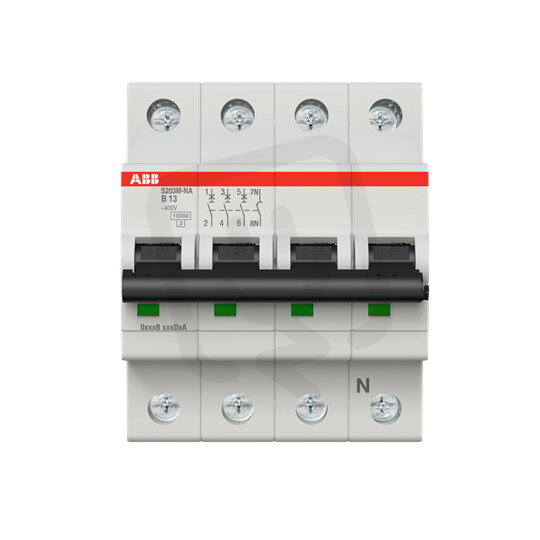

ABB S203M-B13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
991,56 Kč
Cena po registraci:
885,38 Kč/ks
Po registraci bez DPH:
731,72 Kč
Vaše cena s DPH:
922,19 Kč/ks
Vaše cena bez DPH:
762,14 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134507
- Kód dodavatele:
- 2CDS273103R0135
- EAN:
- 4016779549769
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,2 W
ABB S203M-B13NA jistič 3F odpojení N vodiče (3+NA) 13 A char. B 10kA
Jistič ABB S203M-B13NA (EAN: 4016779549769) je třípólový jistič s odpojením neutrálního vodiče (3+NA) určený pro montáž na DIN lištu.
Má jmenovitý proud 13 A, charakteristiku B, jmenovité napětí 400 V, 3 chráněné póly / 4 póly celkem a modulární šířku 4 moduly (stupeň krytí IP20).
Vypínací schopnost podle EN 60898 je 10 kA (230/400 V), podle IEC 60947-2 Icu 25 kA při 230 V a 15 kA při 400 V; zařízení spíná N vodič, nabízí možnost doplňkové výbavy a pracuje v rozsahu teplot -25–55 °C.
Proč si vybrat tento jistič?
- Patří do produktové řady S203 a je navržen pro použití v modulárních rozvaděčích.
- Poskytuje ochranu při provozu s jmenovitým proudem 13 A.
- Má charakteristiku B, vhodnou pro běžné zátěže s omezenými spouštěcími proudy.
- Zvládá vypínat zkraty s vypínací schopností 10 kA (230/400 V).
- Zajišťuje ochranu tří fází a odpojení neutrálu díky 3 chráněným pólům a celkem 4 pólům (3+N).
- Šetří místo v rozvaděči díky modulární šířce 4.
Interní název produktu
S203M-B 13 NA
Podrobný popis produktu
S203M-B13NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
