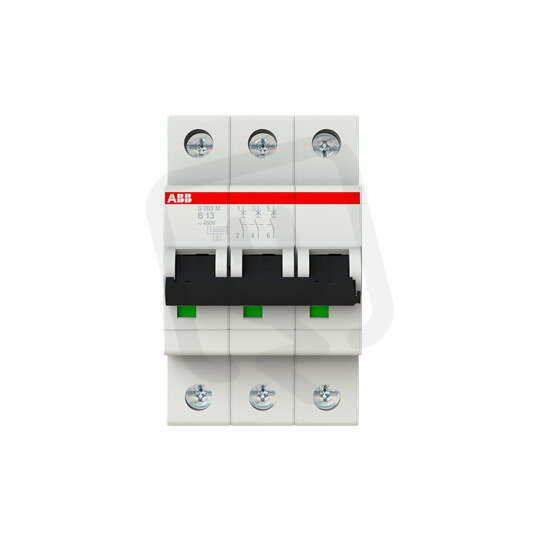

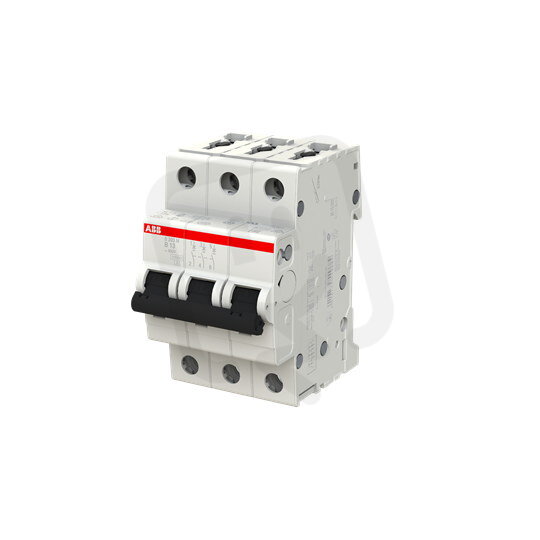

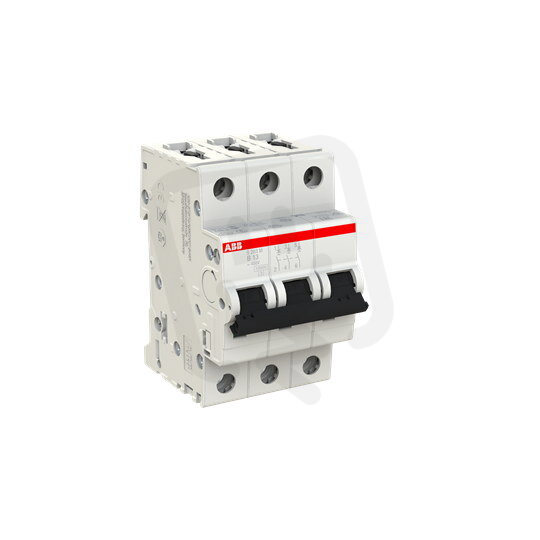

S203M-B13 3 fázový jistič 13 A char. B 10kA ABB 2CDS273001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
757,04 Kč
Cena po registraci:
675,97 Kč/ks
Po registraci bez DPH:
558,65 Kč
Vaše cena s DPH:
704,07 Kč/ks
Vaše cena bez DPH:
581,88 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134477
- Kód dodavatele:
- 2CDS273001R0135
- EAN:
- 4016779549684
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,9 W
S203M-B13 3 fázový jistič 13 A char. B 10kA ABB 2CDS273001R0135
Jistič S203M-B13 (EAN 4016779549684) je třífázový přístroj s charakteristikou B, jmenovitým proudem 13 A, 3 póly a jmenovitým napětím 400 V pro AC/DC připojení.
Nabízí vypínací schopnost 10 kA (EN 60898 při 230/400 V) a Icu 25 kA/15 kA (IEC 60947-2 při 230/400 V), se stupněm krytí IP20 a kategorií přepětí 3.
Nezapojuje N vodič, má možnost doplňkové výbavy: ano a je určen pro provoz v rozsahu -25–55 °C s možností připojení pevného vodiče do 0,75–35 mm2.
Proč si vybrat tento jistič?
- Pro třífázové zapojení je určen a poskytuje 3 chráněné póly.
- Má jmenovitý proud 13 A, vhodný pro ochranu menších obvodů.
- Díky charakteristice B je jistič vhodný pro obvody s převážně rezistivní zátěží a běžnými náběhovými proudy.
- Vypínací schopnost 10 kA podle EN 60898 pro 230 V i 400 V zajišťuje schopnost přerušit běžné zkratové proudy v instalaci.
- Umožňuje provoz v systémech AC i DC, což rozšiřuje možnosti použití.
- Patří do produktové řady S203 od ABB, což usnadňuje kompatibilitu při sestavování rozváděče.
Interní název produktu
S203M-B 13
Podrobný popis produktu
S203M-B13; 3 fázový jistič, jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
