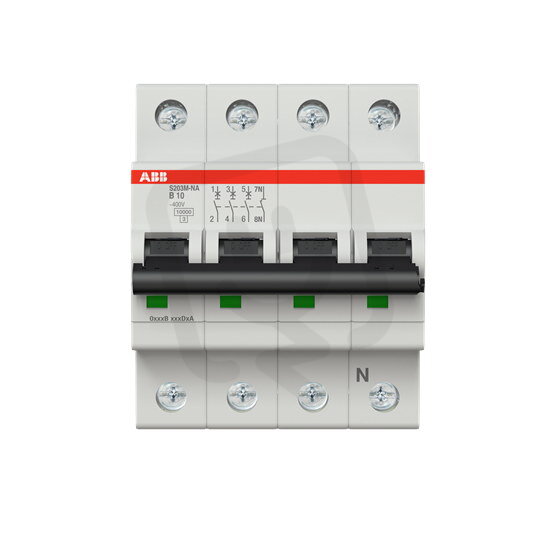

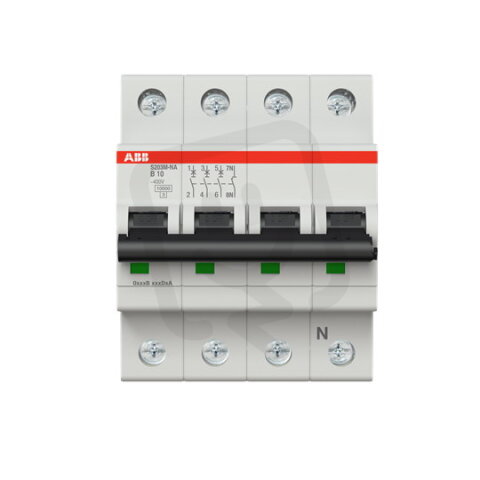

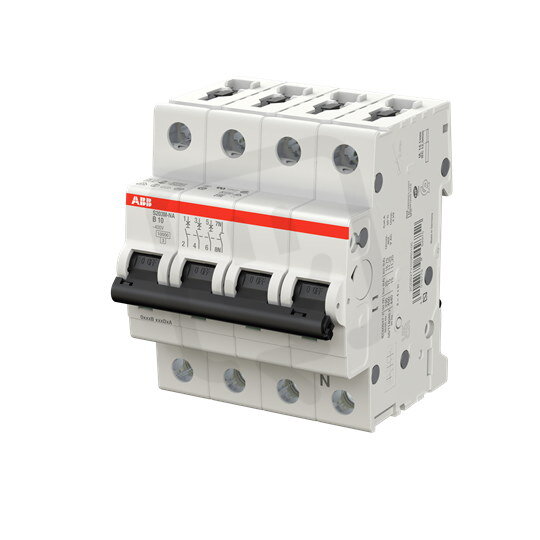

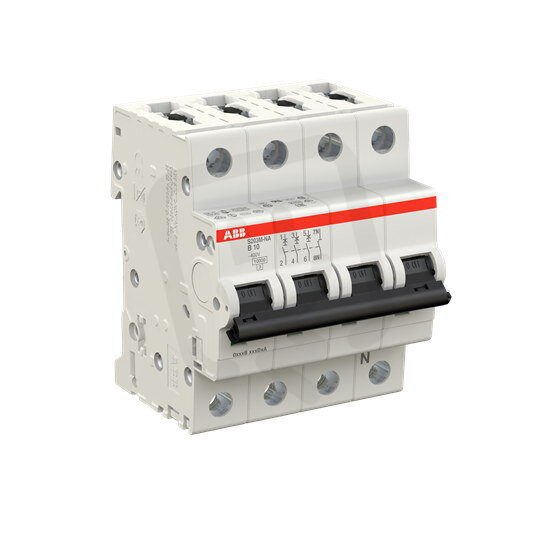

ABB S203M-B10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
918,20 Kč
Cena po registraci:
819,87 Kč/ks
Po registraci bez DPH:
677,58 Kč
Vaše cena s DPH:
853,96 Kč/ks
Vaše cena bez DPH:
705,75 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134506
- Kód dodavatele:
- 2CDS273103R0105
- EAN:
- 4016779549752
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 8,4 W
ABB S203M-B10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. B 10kA
Jistič ABB S203M-B10NA (EAN: 4016779549752) je modulární proudový jistič s odpojením N vodiče v konfiguraci 3+NA.
Má jmenovitý proud 10 A, charakteristiku B, 3 chráněné póly a celkem 4 póly, jmenovité napětí 400 V a vypínací schopnost 10 kA podle EN 60898; podle IEC 60947‑2 je Icu 25 kA pro 230 V a 15 kA pro 400 V.
Patří do řady S203, zabírá 4 modulární šířky, má vestavěnou hloubku 69 mm, stupeň krytí IP20, možnost doplňkové výbavy a umožňuje připojení vodičů do průřezu 0,75–35 mm² (pevné) a 0,75–25 mm² (vícežilové) při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Vhodný pro obvody s jmenovitým proudem 10 A.
- S charakteristikou vypínání B, určený pro běžné domácí a lehké průmyslové zátěže.
- Chrání 3 póly a současně umožňuje odpojení nulového vodiče (3+NA).
- Disponuje vypínací schopností zkratu 10 kA podle EN 60898 při 230 i 400 V.
- Určen pro střídavé napětí (AC), kompatibilní s běžnými rozvody.
- Modulární šířka 4 a zařazení do produktové řady S203 pro snadnou integraci do rozváděčů.
Interní název produktu
S203M-B 10 NA
Podrobný popis produktu
S203M-B10NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
