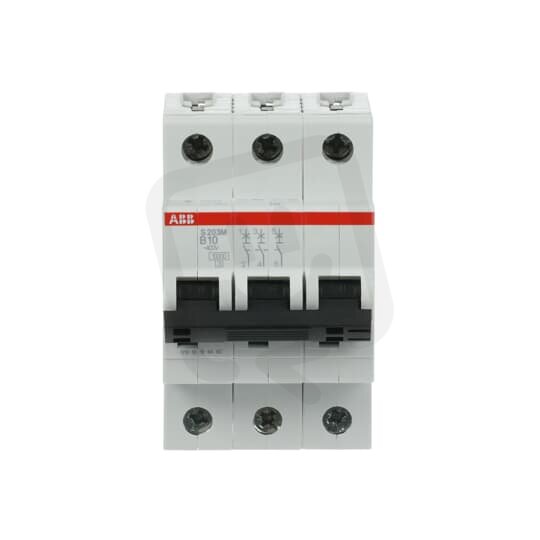

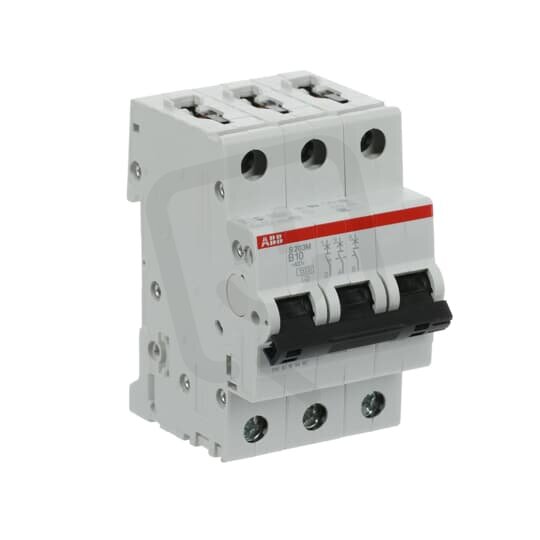

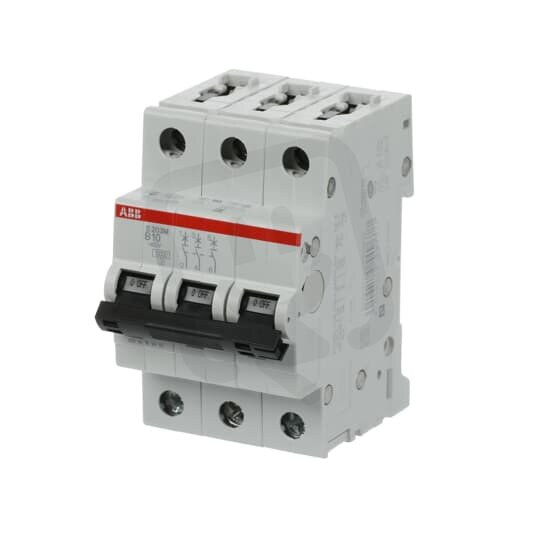

S203M-B10 3 fázový jistič 10 A char. B 10kA ABB 2CDS273001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
757,04 Kč
Cena po registraci:
675,97 Kč/ks
Po registraci bez DPH:
558,65 Kč
Vaše cena s DPH:
704,07 Kč/ks
Vaše cena bez DPH:
581,88 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134476
- Kód dodavatele:
- 2CDS273001R0105
- EAN:
- 4016779549677
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,3 W
S203M-B10 3 fázový jistič 10 A char. B 10kA ABB 2CDS273001R0105
Jistič S203M-B10 od ABB, EAN 4016779549677, je třípólový modulární jistič pro střídavé i stejnosměrné napětí s jmenovitým proudem 10 A a charakteristikou B.
Má 3 chráněné póly, modulární šířku 3 a jmenovité napětí 400 V, přičemž vypínací schopnost podle EN 60898 je 10 kA pro 230 i 400 V a podle IEC 60947-2 dosahuje 25 kA (230 V) a 15 kA (400 V).
Určený pro rozvody s možností doplňkové výbavy, nabízí připojení pevného vodiče 0,75–35 mm2 nebo vícežilového 0,75–25 mm2, vestavěnou hloubku 69 mm, izolační napětí 440 V, krytí IP20, provozní teplotu -25–55 °C a ztrátový výkon 6,3 W.
Proč si vybrat tento jistič?
- Jistič je určen pro napětí AC i DC, takže jej lze použít v různých typech elektrických obvodů.
- Má jmenovitý proud 10 A, což určuje jeho základní zatížitelnost.
- Zabírá na DIN liště 3 moduly, což usnadňuje plánování rozvaděče.
- Nese charakteristiku vypínání B, která ovlivňuje citlivost na proudové náběhy.
- Vypínací zkratová schopnost podle EN 60898 je 10 kA jak při 230 V, tak při 400 V.
- Je v provedení 3 pólů (třífázové), tedy chrání všechny tři fáze obvodu.
Interní název produktu
S203M-B 10
Podrobný popis produktu
S203M-B10; 3 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
