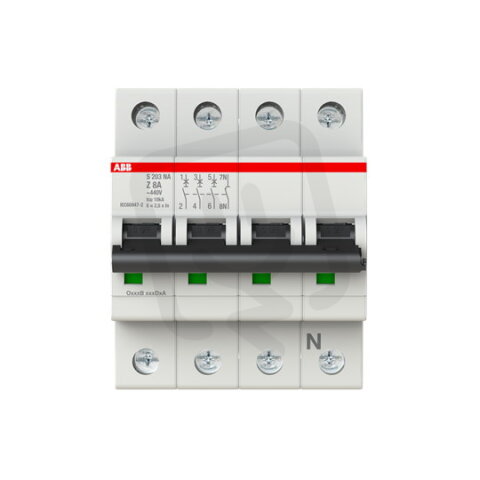

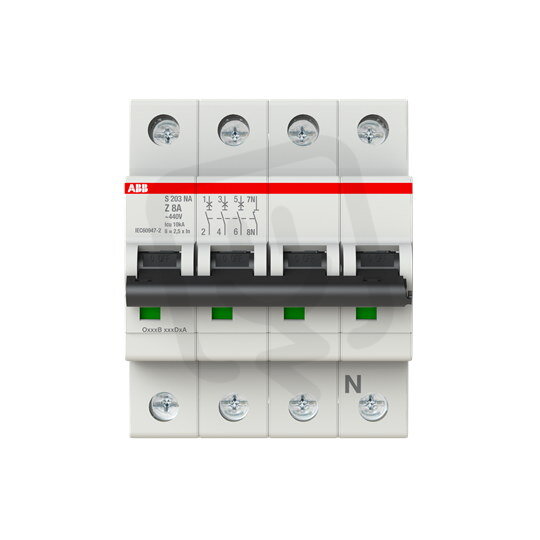

S203-Z8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. Z 6kA ABB 2CDS253103R0408
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
994,32 Kč
Cena po registraci:
887,84 Kč/ks
Po registraci bez DPH:
733,75 Kč
Vaše cena s DPH:
924,75 Kč/ks
Vaše cena bez DPH:
764,26 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134344
- Kód dodavatele:
- 2CDS253103R0408
- EAN:
- 4016779533003
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8 W
S203-Z8NA jistič 3F odpojení N vodiče (3+NA) 8 A char. Z 6kA ABB 2CDS253103R0408
Jistič S203-Z8NA (3+NA) z řady S203 od ABB, EAN 4016779533003, je modulární třífázový jistič s odpojením N vodiče určený pro jmenovitý proud 8 A a charakteristikou Z.
Poskytuje vypínací schopnost 6 kA (EN 60898, 400 V) a zkratové limity dle IEC s Icu 10 kA při 400 V a 20 kA při 230 V, má 4 póly (3 chráněné) a možnost doplňkové výbavy.
Má modulární šířku 4, stupeň krytí IP20, vhodné průřezy vodičů 0,75–35 mm² (pevné) a 0,75–25 mm² (vícežilové), provozní teplotu -25–55 °C a vestavěnou hloubku 69 mm.
Proč si vybrat tento jistič?
- Jistič je určen pro jmenovitý proud 8 A a je vyráběn společností ABB (typové označení 2CDS253103R0408).
- Disponuje spínací charakteristikou Z, která ovlivňuje jeho chování při přetížení a krátkodobých zkratových proudech.
- Umožňuje odpojení neutrálního vodiče díky uspořádání 3+NA (3 pracovní póly + N).
- Celkem obsahuje 4 póly, tedy tři fáze a neutrální vodič.
- Dosahuje vypínací schopnosti 6 kA při 400 V podle normy EN 60898.
- Zabírá šířku 4 modulů v rozvaděči a je určeno pro střídavé napětí (AC).
Interní název produktu
S203-Z8 NA
Podrobný popis produktu
S203-Z8NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 8 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
