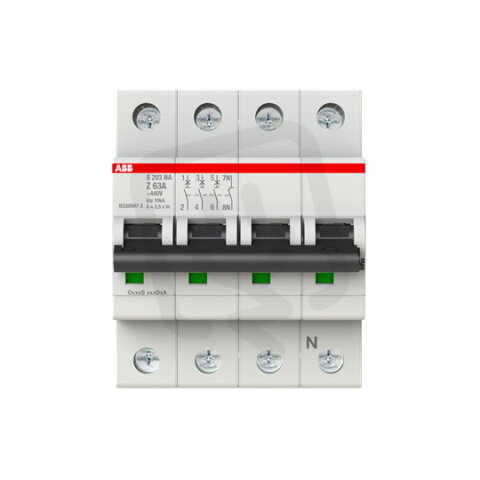

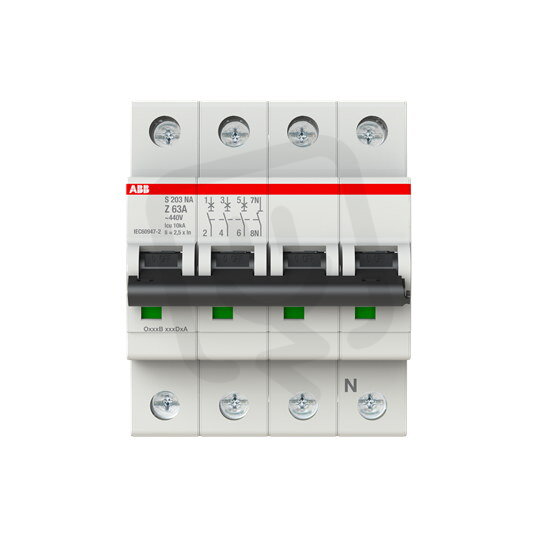

ABB S203-Z63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 266,81 Kč
Cena po registraci:
2 024,00 Kč/ks
Po registraci bez DPH:
1 672,73 Kč
Vaše cena s DPH:
2 108,17 Kč/ks
Vaše cena bez DPH:
1 742,29 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134352
- Kód dodavatele:
- 2CDS253103R0608
- EAN:
- 4016779552165
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 20,8 W
ABB S203-Z63NA jistič 3F odpojení N vodiče (3+NA) 63 A char. Z 6kA
Jistič ABB S203-Z63NA (EAN 4016779552165) je 3fázový modulární jistič řady S203 s odpojením neutralního vodiče (3+NA) a celkem 4 póly.
Nabízí jmenovitý proud 63 A, jmenovité napětí 400 V a charakteristiku vypínání Z, přičemž má vypínací schopnost 6 kA (EN 60898, 400 V) a vypínací hodnoty Icu 10 kA (IEC 60947-2, 400 V) a 20 kA (IEC 60947-2, 230 V).
Má modulární šířku 4, IP20, vestavěnou hloubku 69 mm, podporuje připojení vodičů 0,75–35 mm² (pevný) a 0,75–25 mm² (vícežilový), pracuje v rozmezí -25–55 °C a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Je určen pro jmenovitý proud 63 A.
- Má provedení 3+NA (odpojení N vodiče), tedy tři chráněné fáze plus odpojitelný nulový vodič.
- Charakteristika spouštění Z zajišťuje požadované časově‑proudové chování pro specifické aplikace.
- Vypínací schopnost zkratového proudu při 400 V 6 kA dle normy EN 60898.
- Počet pólů (celkem) je 4, z toho 3 jsou chráněné.
- Zabírá na DIN liště 4 moduly a patří do produktové řady S203.
Interní název produktu
S203-Z63 NA
Podrobný popis produktu
S203-Z63NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 63 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
