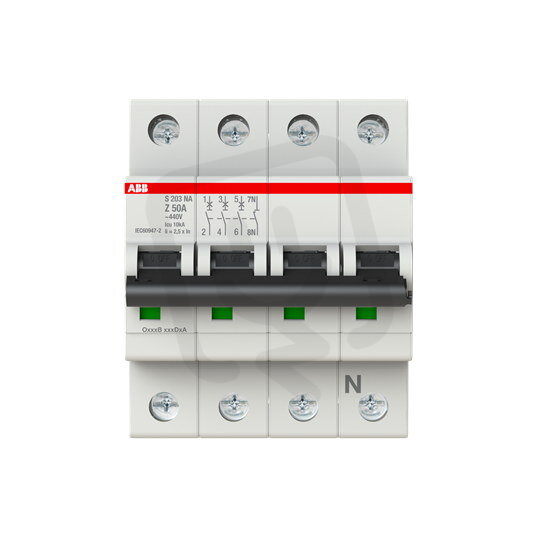

ABB S203-Z50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 990,76 Kč
Cena po registraci:
1 777,53 Kč/ks
Po registraci bez DPH:
1 469,03 Kč
Vaše cena s DPH:
1 851,45 Kč/ks
Vaše cena bez DPH:
1 530,12 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134351
- Kód dodavatele:
- 2CDS253103R0578
- EAN:
- 4016779552141
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 16,4 W
ABB S203-Z50NA jistič 3F odpojení N vodiče (3+NA) 50 A char. Z 6kA
ABB S203-Z50NA jistič 3F (3+NA) EAN: 4016779552141 je třípólový jistič s odpojením N vodiče, s jmenovitým proudem 50 A, charakteristikou Z a určený pro jmenovité napětí 400 V při 50–60 Hz.
Má vypínací zkratovou schopnost 6 kA dle EN 60898 (400 V) a 10 kA / 20 kA dle IEC 60947-2 (400 V / 230 V), šířku 4 modulů, stupeň krytí IP20, možnost doplňkové výbavy, spínání N vodiče, vestavěnou hloubku 69 mm a podporuje připojení vodičů do 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový).
Proč si vybrat tento jistič ABB S203‑Z50NA?
- Je proveden v konfiguraci 3+NA, tedy s možností odpojení nulového vodiče.
- Má jmenovitý proud 50 A, vhodný pro ochranu obvodů odpovídajícího zatížení.
- Disponuje charakteristikou Z, která ovlivňuje citlivost a průběh vypínání při poruše.
- Vypínací schopnost podle EN 60898 při 400 V AC je 6 kA, což určuje schopnost zvládat zkratové proudy.
- Počet chráněných pólů je 3, ideální pro třífázové obvody s ochranou fází.
- Zabírá v rozváděči šířku 4 modulů, což usnadňuje plánování prostoru.
Interní název produktu
S203-Z50 NA
Podrobný popis produktu
S203-Z50NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 50 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
