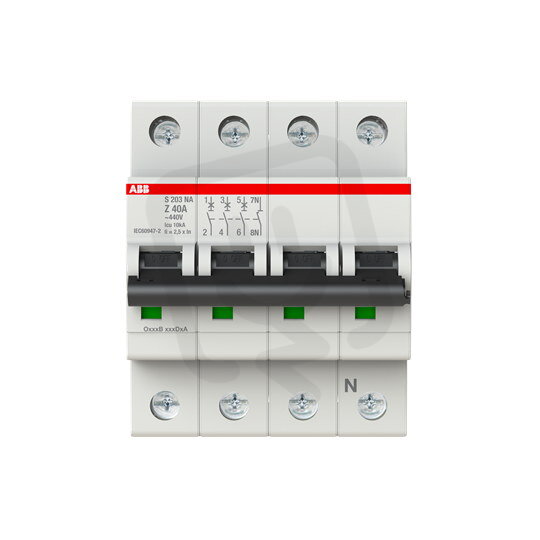

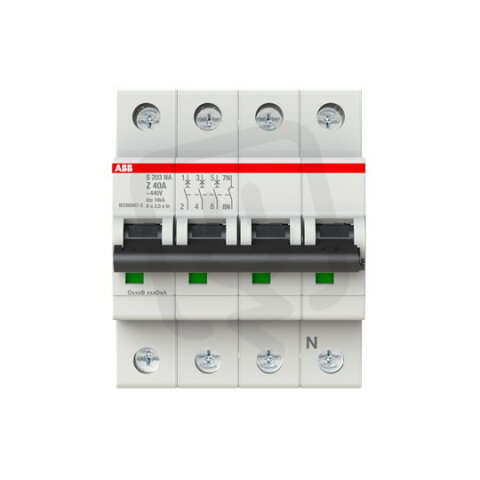

ABB S203-Z40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 266,70 Kč
Cena po registraci:
1 131,05 Kč/ks
Po registraci bez DPH:
934,75 Kč
Vaše cena s DPH:
1 178,07 Kč/ks
Vaše cena bez DPH:
973,61 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134350
- Kód dodavatele:
- 2CDS253103R0558
- EAN:
- 4016779533089
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 16,4 W
ABB S203-Z40NA jistič 3F odpojení N vodiče (3+NA) 40 A char. Z 6kA
ABB S203-Z40NA (EAN: 4016779533089) je modulární jistič s odpojením N vodiče (3+NA), jmenovitým proudem 40 A a charakteristikou Z, určený pro napájecí soustavy AC 400 V při 50–60 Hz a s krytím IP20.
Má vypínací schopnost podle EN 60898 6 kA (400 V) a podle IEC 60947-2 Icu 10 kA (400 V) / 20 kA (230 V), podporuje spínání N vodiče, možnost doplňkové výbavy a umožňuje připojení vodičů pevný 0,75–35 mm2 nebo vícežilý 0,75–25 mm2, přičemž vestavěná hloubka je 69 mm a provozní teplota -25–55 °C (ztrátový výkon 16,4 W).
Proč si vybrat jistič ABB S203-Z40NA?
- Určen pro třífázové rozvody s odpojením nulového vodiče: 3+NA.
- Jmenovitý proud 40 A poskytuje spolehlivou ochranu obvodů s vyšším zatížením.
- Charakteristika vypínání Z nabízí specifické spínací chování vhodné pro dané aplikace.
- Vypínací schopnost zkratů 6 kA (400 V, EN 60898) zvládá běžné poruchové proudy v distribučních sítích.
- Počet chráněných pólů 3 při celkovém počtu pólů 4 umožňuje ochranu třífázového obvodu s odděleným nulovým vodičem.
- Modulární šířka 4 moduly šetří místo v rozváděči.
Interní název produktu
S203-Z40 NA
Podrobný popis produktu
S203-Z40NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 40 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
