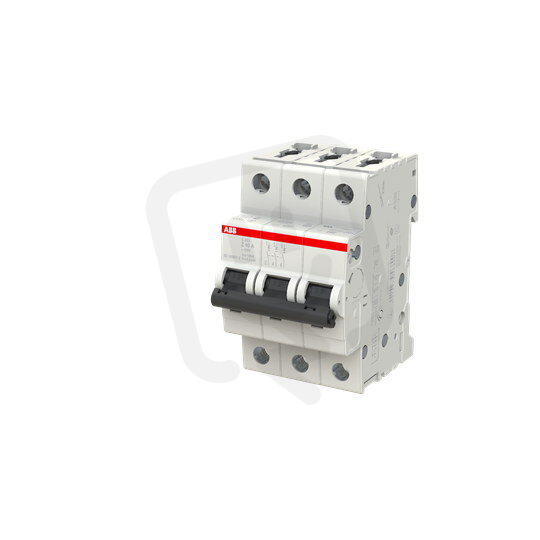

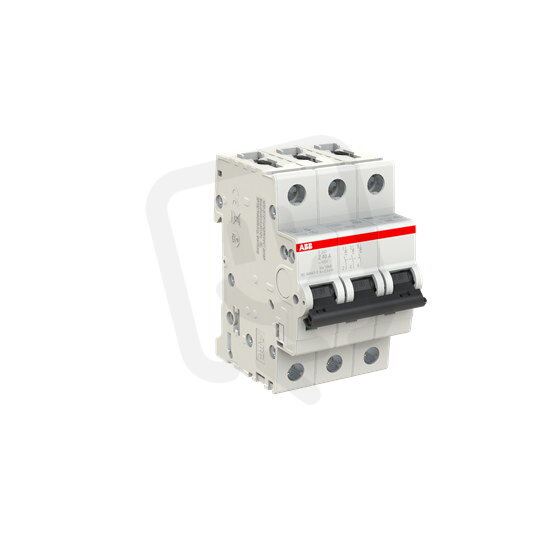

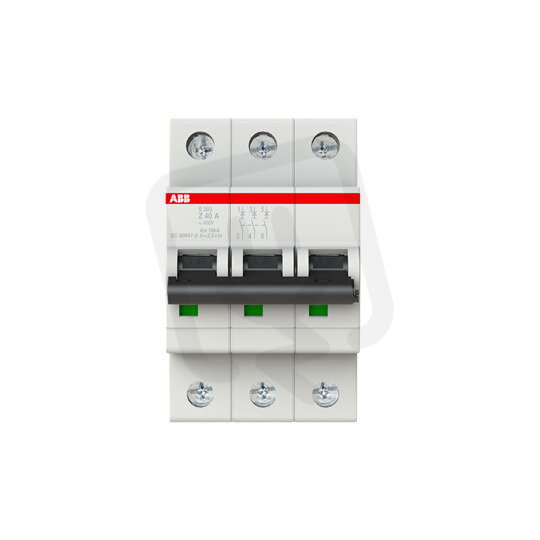

S203-Z40 3 fázový jistič 40 A char. Z 6kA ABB 2CDS253001R0558
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 048,66 Kč
Cena po registraci:
936,35 Kč/ks
Po registraci bez DPH:
773,84 Kč
Vaše cena s DPH:
975,28 Kč/ks
Vaše cena bez DPH:
806,02 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134302
- Kód dodavatele:
- 2CDS253001R0558
- EAN:
- 4016779531108
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 12,3 W
S203-Z40 3 fázový jistič 40 A char. Z 6kA ABB 2CDS253001R0558
Jistič S203-Z40 (EAN 4016779531108) z řady S203 je třípólový modulární přístroj o šířce 3 modulů s jmenovitým proudem 40 A a charakteristikou Z.
Pracuje na AC/DC s jmenovitým napětím 400 V (izolační Ui 440 V) a nabízí vypínací schopnost podle EN 60898 6 kA (400 V) a podle IEC 60947-2 10 kA (400 V) / 20 kA (230 V); spínání N vodiče: ne, stupeň krytí IP20.
Podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², možnost doplňkové výbavy: ano, vestavěná hloubka 69 mm, provozní teplota -25–55 °C a ztrátový výkon 12,3 W.
Proč si vybrat tento třífázový jistič?
- Určen pro napětí AC/DC, takže je použitelný ve střídavých i stejnosměrných obvodech.
- Má modulární šířku 3 moduly, což usnadňuje montáž na DIN lištu.
- Jmenovitý proud 40 A poskytuje ochranu pro odpovídající zatížení.
- Charakteristika Z pro rychlé vypínání při zkratových poruchách.
- Vypínací schopnost zkratu 6 kA (EN 60898, 400 V) odpovídá příslušné normě.
- Patří do produktové řady S203 od ABB a chrání 3 póly.
Interní název produktu
S203-Z40
Podrobný popis produktu
S203-Z40; 3 fázový jistič, jmenovitý proud In: 40 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
