S203-Z4NA jistič 3F odpojení N vodiče (3+NA) 4 A char. Z 6kA ABB 2CDS253103R0338

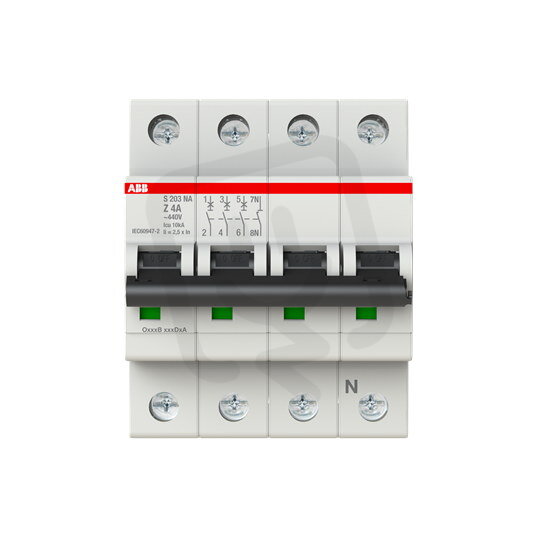

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 350,90 Kč
Cena po registraci:
1 206,22 Kč/ks
Po registraci bez DPH:
996,88 Kč
Vaše cena s DPH:
1 256,38 Kč/ks
Vaše cena bez DPH:
1 038,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134342
- Kód dodavatele:
- 2CDS253103R0338
- EAN:
- 4016779532983
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
S203-Z4NA jistič 3F odpojení N vodiče (3+NA) 4 A char. Z 6kA ABB 2CDS253103R0338
S203‑Z4NA modulární jistič 3P+N (odpojení N vodiče) z řady S203 od ABB 2CDS253103R0338 s jmenovitým proudem 4 A a charakteristikou Z (EAN 4016779532983).
Určen pro střídavé napětí 400 V (jmenovité) a 50–60 Hz, s vypínací schopností 6 kA dle EN 60898 (400 V) a Icu 10 kA / 20 kA dle IEC 60947‑2 (400 V / 230 V).
Modulární šířka 4, vestavěná hloubka 69 mm, krytí IP20, spíná N vodič, možnost doplňkové výbavy, připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², provozní teplota -25–55 °C.
Proč zvolit tento jistič?
- Umožňuje odpojení nulového vodiče, má konfiguraci 3+NA (tři fáze s odpojením N).
- Má jmenovitý proud 4 A, vhodný pro ochranu menších obvodů.
- Pracuje s charakteristikou Z, která určuje jeho spouštěcí průběh.
- Vypínací zkratová schopnost je 6 kA (EN 60898 při 400 V), odpovídající běžným instalacím.
- Disponuje celkem 4 póly (tři chráněné fáze + odpojitelný N).
- Zabírá 4 moduly na DIN liště a je určeno pro střídavé napětí (AC).
Interní název produktu
S203-Z4 NA
Podrobný popis produktu
S203-Z4NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 4 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
