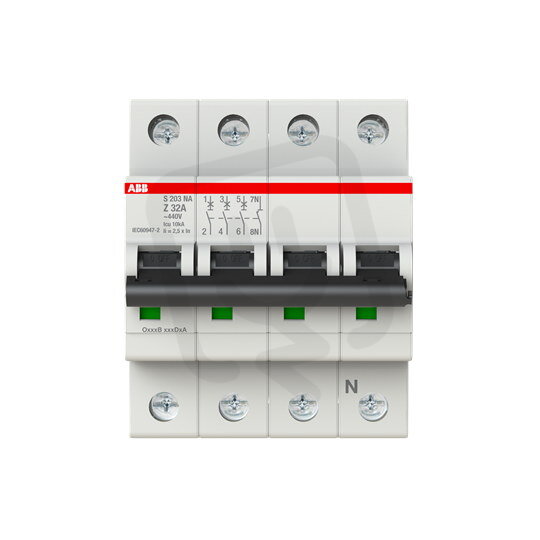

ABB S203-Z32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 194,29 Kč
Cena po registraci:
1 066,40 Kč/ks
Po registraci bez DPH:
881,32 Kč
Vaše cena s DPH:
1 110,73 Kč/ks
Vaše cena bez DPH:
917,96 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134349
- Kód dodavatele:
- 2CDS253103R0538
- EAN:
- 4016779533072
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 14,4 W
ABB S203-Z32NA jistič 3F odpojení N vodiče (3+NA) 32 A char. Z 6kA
ABB S203-Z32NA (EAN: 4016779533072) je modulární jistič se spínáním nulového vodiče určený pro střídavé napětí.
Má jmenovitý proud 32 A, charakteristiku Z a vypínací zkratovou schopnost 6 kA (EN 60898 400 V); podle IEC je Icu 10 kA při 400 V a 20 kA při 230 V při jmenovitém napětí 400 V.
Obsahuje 3 chráněné póly a 4 póly celkem, modulární šířku 4, vestavěnou hloubku 69 mm, stupeň krytí IP20 a podporuje připojení vodičů 0,75–35 mm² (pevný) nebo 0,75–25 mm² (vícežilový); provozní teplota -25–55 °C, kategorie přepětí 3 a ztrátový výkon 14,4 W.
Proč si vybrat tento jistič?
- Jmenovitý proud 32 A — vhodný pro obvody se středním zatížením.
- Charakteristika vypínání Z — určuje chování jističe vůči proudovým nárazům a přetížením.
- Konfigurace 3 chráněné póly + 1 odpojitelný N (3+NA) — umožňuje odpojení neutrálu u třífázových instalací.
- Vypínací schopnost 6 kA podle EN 60898 při 400 V — zvládne běžné zkratové proudy v domácích i lehce průmyslových rozvodech.
- Typ napětí AC — určen pro střídavé elektrické sítě.
- Modulární šířka 4 moduly — kompaktní provedení šetří místo v rozvaděči.
Interní název produktu
S203-Z32 NA
Podrobný popis produktu
S203-Z32NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 32 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
