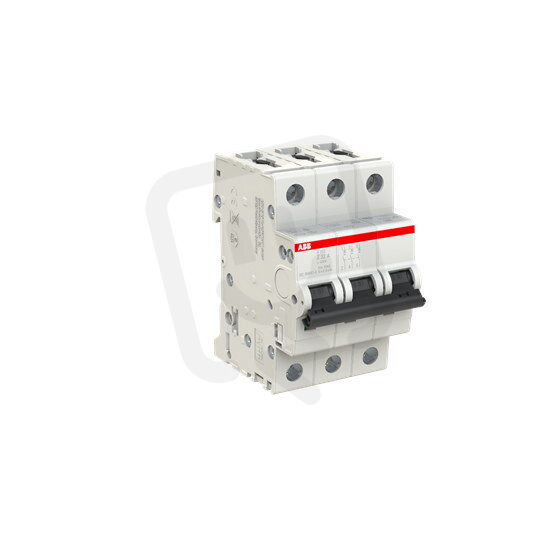

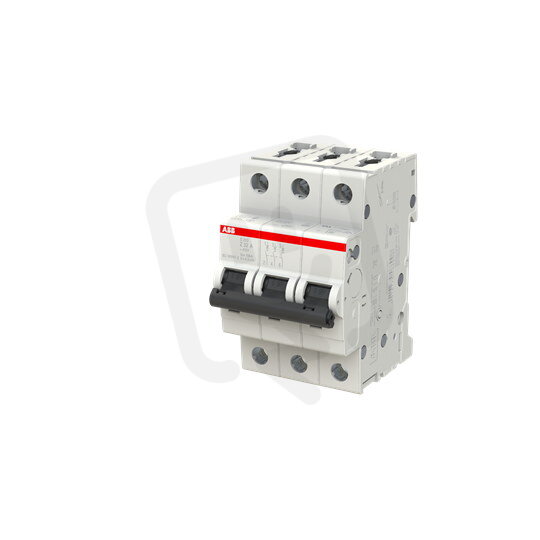

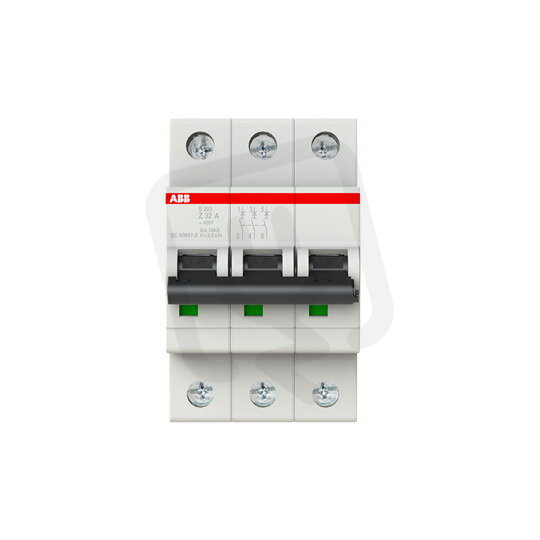

S203-Z32 3 fázový jistič 32 A char. Z 6kA ABB 2CDS253001R0538
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
985,30 Kč
Cena po registraci:
879,78 Kč/ks
Po registraci bez DPH:
727,09 Kč
Vaše cena s DPH:
916,36 Kč/ks
Vaše cena bez DPH:
757,32 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134301
- Kód dodavatele:
- 2CDS253001R0538
- EAN:
- 4016779531092
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,8 W
S203-Z32 3 fázový jistič 32 A char. Z 6kA ABB 2CDS253001R0538
S203-Z32 3fázový jistič s jmenovitým proudem 32 A a charakteristikou Z (EAN: 4016779531092), řada S203, určený pro montáž na DIN lištu se 3 póly.
Jmenovité napětí 400 V, vypínací schopnost podle EN 60898: 6 kA (400 V) a podle IEC 60947-2 Icu: 10 kA (400 V) / 20 kA (230 V), kategorie přepětí 3 a izolační napětí 440 V.
Podporuje průřez pevného vodiče 0,75–35 mm² a vícežilového připojení 0,75–25 mm², stupeň krytí IP20, provozní teplotu -25 až 55 °C, vestavěnou hloubku 69 mm a ztrátový výkon 10,8 W; nespíná N vodič a možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Tento přístroj je určen pro třífázové instalace a nabízí 3 póly, které chrání všechny fáze.
- Má jmenovitý proud 32 A, vhodný pro obvody s tímto zatížením.
- Charakteristika vypínání Z definuje průběh vypnutí podle daných aplikačních požadavků.
- Je kompatibilní se střídavým i stejnosměrným napětím (AC/DC), což umožňuje univerzální použití.
- Vypínací zkratová schopnost podle EN 60898 při 400 V je 6 kA, odpovídající běžným aplikacím nízkého napětí.
- Patří do produktové řady S203 výrobce ABB, určené pro modulární rozváděče.
Interní název produktu
S203-Z32
Podrobný popis produktu
S203-Z32; 3 fázový jistič, jmenovitý proud In: 32 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
