ABB S203-Z25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. Z 6kA

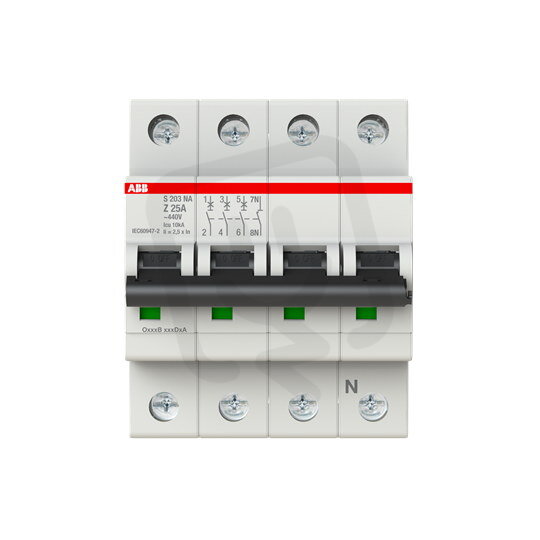

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 136,37 Kč
Cena po registraci:
1 014,68 Kč/ks
Po registraci bez DPH:
838,58 Kč
Vaše cena s DPH:
1 056,86 Kč/ks
Vaše cena bez DPH:
873,44 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134348
- Kód dodavatele:
- 2CDS253103R0518
- EAN:
- 4016779533065
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 13,2 W
ABB S203-Z25NA jistič 3F odpojení N vodiče (3+NA) 25 A char. Z 6kA
Jistič ABB S203-Z25NA (EAN 4016779533065) je třípólový proudový jistič se spínáním N vodiče (3+NA) a jmenovitým proudem 25 A.
Má charakteristiku Z, jmenovité napětí 400 V a vypínací schopnost dle EN 60898 6 kA; dle IEC 60947-2 je Icu 10 kA @ 400 V a 20 kA @ 230 V.
Modulární šířka 4, stupeň krytí IP20, možnost doplňkové výbavy ano, podporuje pevné vodiče do 0,75–35 mm2 a vícežilové do 0,75–25 mm2, provozní teplota -25–55 °C.
Proč si vybrat jistič ABB S203-Z25NA?
- Pro instalace, kde je potřeba odpojovat i nulový vodič, nabízí tento jistič odpojení N vodiče (3+NA).
- Je dimenzován na jmenovitý proud 25 A, vhodný pro běžné obvody.
- Má charakteristiku Z, která určuje jeho spouštěcí chování při poruchových proudech.
- Dosahuje vypínací schopnosti 6 kA při 400 V (EN 60898), což umožňuje přerušení zkratových proudů do této hodnoty.
- Poskytuje ochranu pro 3 póly a má celkem 4 póly (3+N), tedy třífázové zapojení včetně nulového vodiče.
- Zabírá 4 moduly v rozváděči a je určen pro střídavé napětí (AC).
Interní název produktu
S203-Z25 NA
Podrobný popis produktu
S203-Z25NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 25 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
