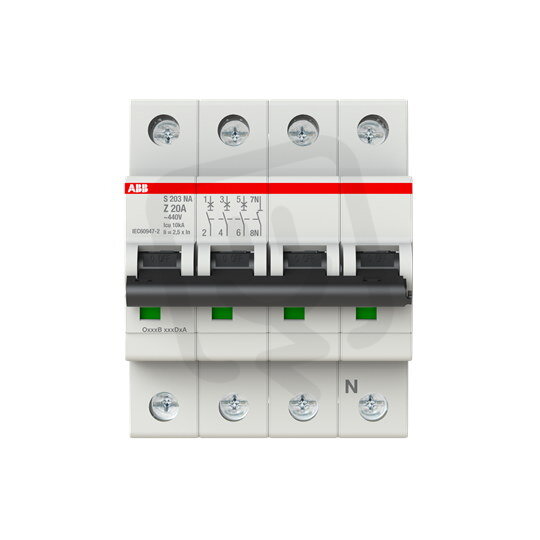

ABB S203-Z20NA jistič 3F odpojení N vodiče (3+NA) 20 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 086,62 Kč
Cena po registraci:
970,25 Kč/ks
Po registraci bez DPH:
801,86 Kč
Vaše cena s DPH:
1 010,59 Kč/ks
Vaše cena bez DPH:
835,20 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134347
- Kód dodavatele:
- 2CDS253103R0488
- EAN:
- 4016779533058
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
ABB S203-Z20NA jistič 3F odpojení N vodiče (3+NA) 20 A char. Z 6kA
ABB S203-Z20NA (EAN: 4016779533058) je třípólový modulární jistič s odpojením N vodiče (3+NA), jmenovitým proudem 20 A a charakteristikou Z.
Má vypínací zkratovou schopnost podle EN 60898 6 kA (400 V) a dle IEC 60947-2 Icu 10 kA (400 V) / 20 kA (230 V) při jmenovitém napětí 400 V.
Modulární šířka 4, stupeň krytí IP20, spínající N vodič ano a možnost doplňkové výbavy ano; připojitelné průřezy vodičů: pevné 0,75–35 mm², vícežilové 0,75–25 mm², vestavěná hloubka 69 mm, provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Umožňuje bezpečné odpojení nulového vodiče díky konfiguraci 3+NA (3 póly + odpojovaný N).
- Je určen pro ochranu obvodů s jmenovitým proudem 20 A.
- S charakteristikou Z poskytuje vypínání přizpůsobené specifickým zkratovým průběhům.
- Má vypínací schopnost 6 kA při 400 V AC (dle EN 60898), která umožňuje přerušit očekávané zkratové proudy.
- Konfigurace se 3 chráněnými póly a celkem 4 póly umožňuje ochranu fázových vodičů i řízené odpojení N.
- Patří do produktové řady S203 značky ABB a má modulární šířku 4, vhodnou pro montáž v rozváděči.
Interní název produktu
S203-Z20 NA
Podrobný popis produktu
S203-Z20NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 20 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
