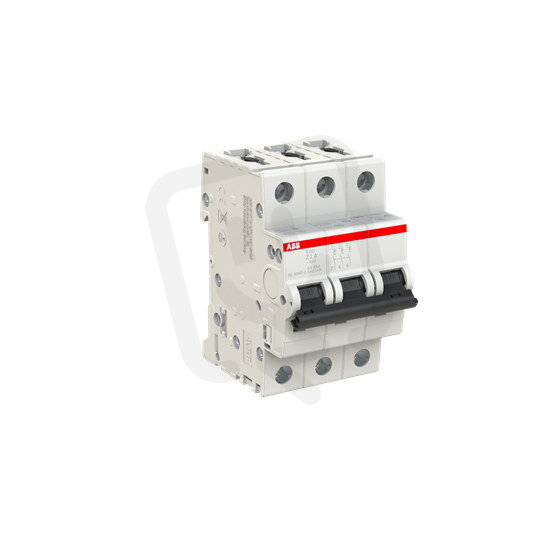

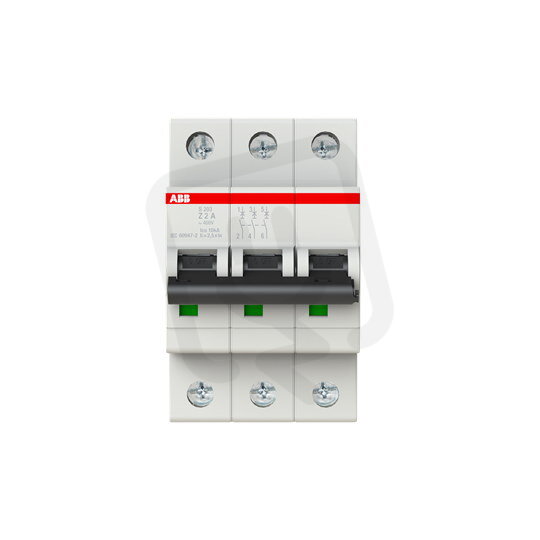

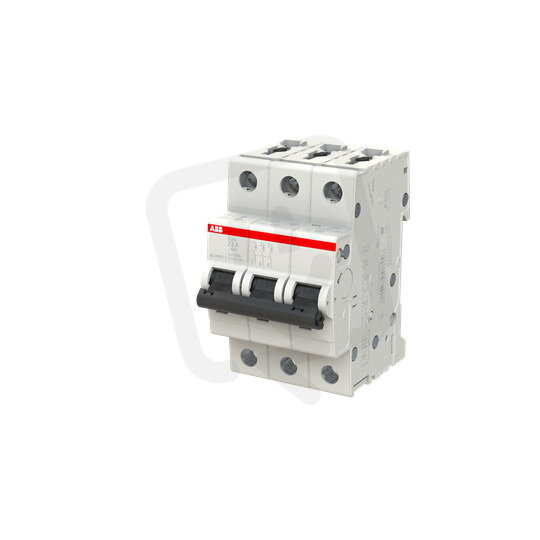

S203-Z2 3 fázový jistič 2 A char. Z 6kA ABB 2CDS253001R0278
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 112,95 Kč
Cena po registraci:
993,75 Kč/ks
Po registraci bez DPH:
821,28 Kč
Vaše cena s DPH:
1 035,07 Kč/ks
Vaše cena bez DPH:
855,43 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134292
- Kód dodavatele:
- 2CDS253001R0278
- EAN:
- 4016779531009
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 2 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,5 W
S203-Z2 3 fázový jistič 2 A char. Z 6kA ABB 2CDS253001R0278
Modulární třípólový jistič S203-Z2 (EAN: 4016779531009) pro AC/DC s jmenovitým proudem 2 A a charakteristikou Z, modulární šířka 3.
Vypínací zkratová schopnost podle EN 60898 při 400 V je 6 kA a podle IEC 60947-2 činí Icu 10 kA (400 V) a 20 kA (230 V); stupeň krytí IP20 a kategorie přepětí 3.
Možnost doplňkové výbavy: ano, průřezy vodičů pevný 0,75–35 mm², vícežilový 0,75–25 mm², vestavěná hloubka 69 mm, provozní teplota -25–55 °C a ztrátový výkon 7,5 W.
Proč si vybrat tento třífázový jistič?
- Tento přístroj patří do produktové řady S203, která je určena pro standardní rozvody.
- Je určen pro provoz na AC/DC, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Umožňuje ochranu obvodů s jmenovitým proudem 2 A.
- Má spouštěcí charakteristiku Z, která ovlivňuje jeho chování při krátkodobých průchodech proudu.
- Dosahuje vypínací zkratové schopnosti 6 kA podle normy EN 60898 při 400 V.
- Má 3 póly a zajišťuje tak přerušení všech tří fází v třífázových obvodech.
Interní název produktu
S203-Z2
Podrobný popis produktu
S203-Z2; 3 fázový jistič, jmenovitý proud In: 2 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
