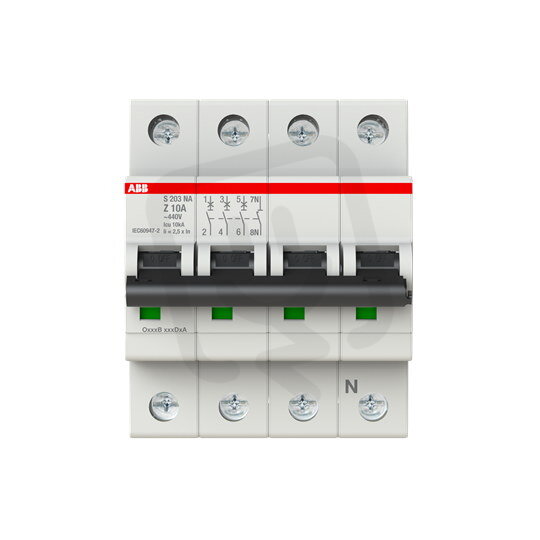

ABB S203-Z10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
876,65 Kč
Cena po registraci:
782,77 Kč/ks
Po registraci bez DPH:
646,92 Kč
Vaše cena s DPH:
815,32 Kč/ks
Vaše cena bez DPH:
673,82 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134345
- Kód dodavatele:
- 2CDS253103R0428
- EAN:
- 4016779533010
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,8 W
ABB S203-Z10NA jistič 3F odpojení N vodiče (3+NA) 10 A char. Z 6kA
ABB S203-Z10NA (3+NA), EAN 4016779533010, je třípólový jistič s odpojením N vodiče určený pro 10 A a s charakteristikou Z.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost 6 kA podle EN 60898 a 10 kA / 20 kA (Icu podle IEC 60947-2 pro 400 V / 230 V), modulární šířku 4 a stupeň krytí IP20.
Spíná N vodič a nabízí možnost doplňkové výbavy, podporuje průřez pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2 při provozu v rozsahu -25–55 °C; není výbuchu odolný a není určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Je určen pro instalace s odpojením neutrálního vodiče (3+NA).
- Má jmenovitý proud 10 A, vhodný pro ochranu menších obvodů.
- Nese charakteristiku spouštění Z, která definuje jeho časově‑proudovou odezvu.
- Vypínací zkratová schopnost 6 kA při 400 V (EN 60898) odpovídá běžným požadavkům instalací.
- Poskytuje ochranu přes 3 chráněné póly a má 4 póly celkem (včetně neutrálu).
- Modulární šířka 4 moduly umožňuje úsporu místa v rozvaděči.
Interní název produktu
S203-Z10 NA
Podrobný popis produktu
S203-Z10NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 10 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
