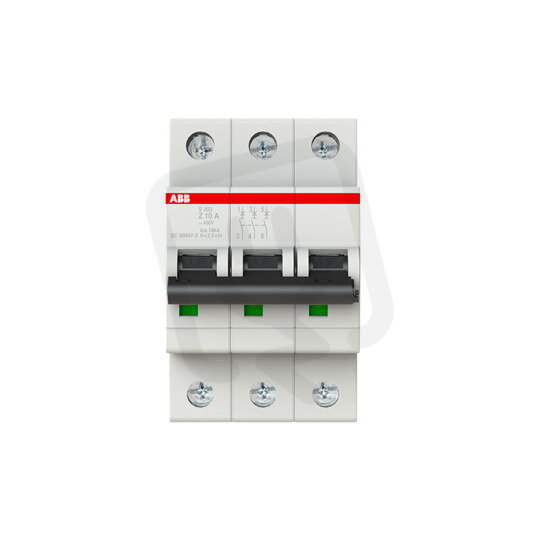

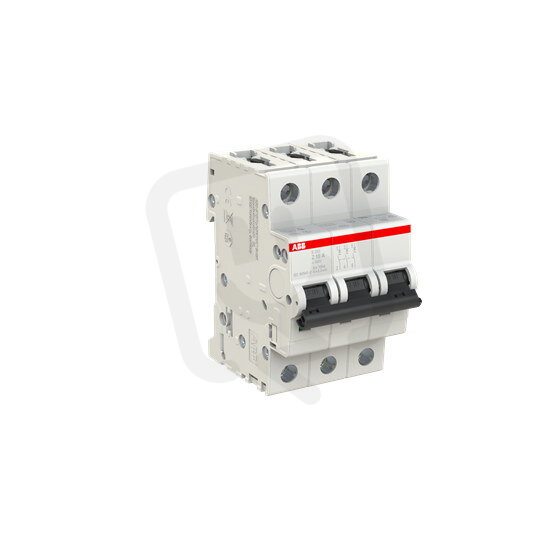

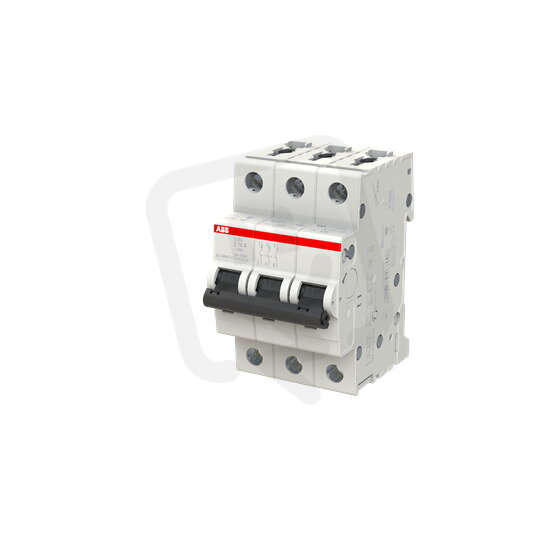

S203-Z10 3 fázový jistič 10 A char. Z 6kA ABB 2CDS253001R0428
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
723,76 Kč
Cena po registraci:
646,26 Kč/ks
Po registraci bez DPH:
534,10 Kč
Vaše cena s DPH:
673,12 Kč/ks
Vaše cena bez DPH:
556,30 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134297
- Kód dodavatele:
- 2CDS253001R0428
- EAN:
- 4016779531054
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,1 W
S203-Z10 3 fázový jistič 10 A char. Z 6kA ABB 2CDS253001R0428
Modulární třípólový jistič S203-Z10 (EAN 4016779531054) s jmenovitým proudem 10 A a charakteristikou Z pro AC/DC, řada S203.
Má vypínací zkratovou schopnost 6 kA při 400 V (EN 60898) a Icu 10 kA při 400 V resp. 20 kA při 230 V (IEC 60947-2), krytí IP20 a jmenovité napětí 400 V.
Provedení nabízí modulární šířku 3, vestavěnou hloubku 69 mm, připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, možnost doplňkové výbavy ano a provozní teplotu -25–55 °C; spínání N vodiče není podporováno.
Proč si vybrat tento jistič?
- Určen pro třífázové rozvody, má 3 chráněné póly.
- Jmenovitý proud je 10 A, vhodný pro obvody s tímto zatížením.
- S charakteristikou Z poskytuje specifické spouštěcí chování pro dané aplikace.
- Vypínací schopnost při zkratu podle EN 60898 (400 V) činí 6 kA, což zvyšuje bezpečnost při zkratových stavech.
- Lze jej použít v obvodech s AC i DC napětím.
- Zabírá na DIN liště 3 moduly, usnadňuje tak plánování rozvaděče.
Interní název produktu
S203-Z10
Podrobný popis produktu
S203-Z10; 3 fázový jistič, jmenovitý proud In: 10 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
