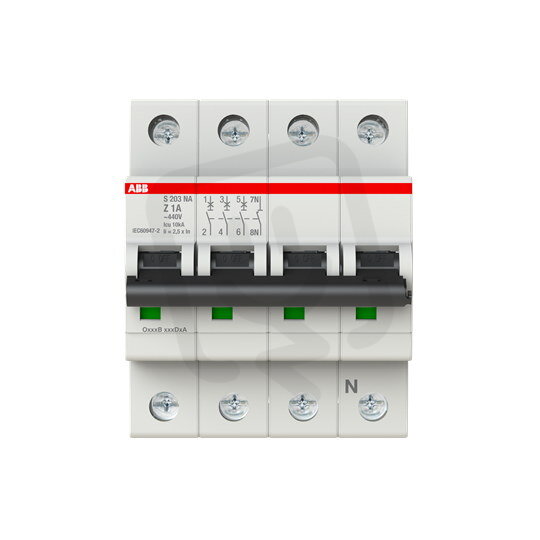

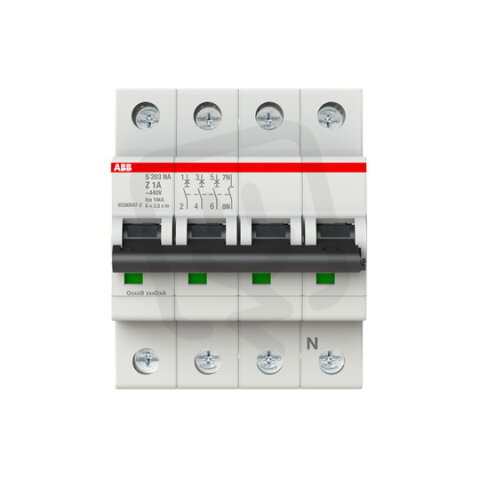

S203-Z1NA jistič 3F odpojení N vodiče (3+NA) 1 A char. Z 6kA ABB 2CDS253103R0218
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 350,90 Kč
Cena po registraci:
1 206,22 Kč/ks
Po registraci bez DPH:
996,88 Kč
Vaše cena s DPH:
1 256,38 Kč/ks
Vaše cena bez DPH:
1 038,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134338
- Kód dodavatele:
- 2CDS253103R0218
- EAN:
- 4016779532938
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,2 W
S203-Z1NA jistič 3F odpojení N vodiče (3+NA) 1 A char. Z 6kA ABB 2CDS253103R0218
Jistič S203-Z1NA (EAN 4016779532938) z řady S203 je přístroj se 3 chráněnými póly a odpojitelným N vodičem (3+NA), s modulární šířkou 4, jmenovitým proudem 1 A, charakteristikou Z a jmenovitým napětím 400 V AC.
Nabízí vypínací schopnost 6 kA (EN 60898, 400 V) a Icu 10 kA (IEC 60947-2, 400 V) / 20 kA (IEC 60947-2, 230 V), možnost doplňkové výbavy a spínání N vodiče, umožňuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm², má krytí IP20, vestavěnou hloubku 69 mm, provozní rozsah -25 až 55 °C a ztrátový výkon 9,2 W.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí: typ napětí AC.
- S jmenovitým proudem 1 A, vhodný pro ochranu obvodů s nízkým zatížením.
- S nastavenou charakteristikou Z pro specifické spínací chování při poruchách.
- Vypínací zkratová schopnost 6 kA při 400 V (EN 60898) pro odolnost vůči zkratovým proudům.
- Nabízí 3 chráněné póly a 4 póly celkem (3+NA) pro třífázové zapojení s odpojením neutrálního vodiče.
- Kompaktní provedení s modulární šířkou 4 pro úsporu místa v rozvaděči.
Interní název produktu
S203-Z1 NA
Podrobný popis produktu
S203-Z1NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 1 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
